Lugar de origem: | China |
Marca: | None |
Certificação: | CE,CCC |
Número do modelo: | TB etc. |
Quantidade de ordem mínima: | 12pcs |
---|---|
Preço: | USD0.2~USD10 |
Detalhes da embalagem: | caixa padrão da exportação |
Tempo de entrega: | 5-8 dias ou pedidos em grandes quantidades de trabalho negociam |
Termos de pagamento: | T / T, Western Union |
Habilidade da fonte: | 5, 000pcs/Month |
Tensão avaliado: | 230,400v | Temperatura ambiental: | -40~90 grau Célsio |
---|---|---|---|
Tensão da isolação: | 660V | Instale: | Montagem da placa do parafuso |
Realçar: | bloco de terminais do polo 25a 12,bloco de terminais do polo 230v 12,400v polo do bloco de terminais 12 |

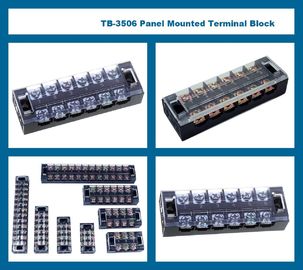

Bloco de terminais fixo 230V da barreira 25A 12 Polo da série da TB, 400V, 660V
Descrição do produto
A série da TB é aplicável circuitar com corrente alternada de 50Hz, tensão avaliado não mais do que 600V e a corrente avaliado não mais do que 100A para a conexão do fio. Padrão: IEC 60947-7-1 DE GB/T 14048,7.
Informação pedindo
3,1 atenção do pagamento a datilografar, área da conexão ou atual, classificação e quantidade de produtos ao pedir. 3,2 o bloco de terminais regular será formado com único bloco. 3,3 outras exigências especiais serão notadas. 3,4 exemplo pedindo: TB-10003 5 significa que o modelo pedindo é TB, atual avaliado é 100A, e tem 3 grupos e a quantidade é 5.
TB-15 fixou o bloco de terminais da barreira 15A 3 Polo |
Informações sobre o produto de Gerneral |
|
Número do artigo: |
TB-1503 |
Avaliação: |
600V, 15A, 3 Polos |
Tamanho: |
46.5*22.0*17.5mm (L*W*H) |
Tamanho do fio: |
2,0 milímetros2/Calibre de diâmetro de fios 14 |
Tamanho do parafuso: |
M3 |
Dimensões [milímetros] |
||||
Artigo não. |
Polos (P) |
Comprimento (L) |
Largura (W) |
Altura (h) |
TB-1503 |
3 |
46,5 milímetros |
22,0 milímetros |
17,5 milímetros |
TB-1504 |
4 |
55,5 milímetros |
||
TB-1506 |
6 |
73,5 milímetros |
||
TB-1512 |
12 |
128,5 milímetros |
TB-2512 fixou o bloco de terminais da barreira 25A 12 Polo |
Informações sobre o produto de Gerneral |
|
Número do artigo: |
TB-2512 |
Avaliação: |
600V, 25A, 3 Polos |
Tamanho: |
147.0*28.0*19.0mm (L*W*H) |
Tamanho do fio: |
6,0 milímetros2/Calibre de diâmetro de fios 10 |
Tamanho do parafuso: |
M4 |
Dimensões [milímetros] |
||||
Artigo não. |
Polos (P) |
Comprimento (L) |
Largura (W) |
Altura (h) |
TB-2503 |
3 |
50,5 milímetros |
28,0 milímetros |
19,0 milímetros |
TB-2504 |
4 |
61,5 milímetros |
||
TB-2506 |
6 |
82,5 milímetros |
||
TB-2512 |
12 |
147,0 milímetros |
Folha de especificação |
||||||||
Imagem do produto da série da TB |
|
|||||||
Artigo não. |
TB-1503 |
TB-1504 |
TB-1506 |
TB-1512 |
TB-2503 |
TB-2504 |
TB-2506 |
TB-2512 |
Especificações elétricas |
|
|||||||
Volt avaliado [V] |
600V |
|||||||
Atual avaliado [A] |
15A |
25A |
||||||
Tamanho do fio [mm2] |
2,0 milímetros2 |
6,0 milímetros2 |
||||||
Tamanho do fio [Calibre de diâmetro de fios] |
Calibre de diâmetro de fios 14 |
Calibre de diâmetro de fios 10 |
||||||
Materiais |
|
|||||||
Materiais de isolador |
PC |
|||||||
Cor |
Preto (branco, azul, vermelho, Brown,…) |
|||||||
Categoria retardada chama |
UL94V-2 (UL94V-0) |
|||||||
Temperatura de funcionamento [℃] |
-40℃+110℃ (máximo: +220℃) |
|||||||
Condutor |
De bronze, folheado a níquel (cobre, Tin Plated) |
|||||||
Dimensões |
A tampa protetora vem com blocos de terminais para livre. Nenhuma tira de marcador precisou. (Moldado impresso.) |
|||||||
Comprimento total L [milímetros] |
46,5 |
55,5 |
73,5 |
128,5 |
50,5 |
61,5 |
82,5 |
147,5 |
Referência. Comprimento L1 [milímetros] |
36,5 |
45,5 |
63,5 |
118,0 |
40,0 |
51,0 |
72,0 |
136,0 |
Gap A [milímetros] |
7,0 |
8,0 |
||||||
Passo B [milímetros] |
9,0 |
10,5 |
||||||
Largura W [milímetros] |
22,0 |
28,0 |
||||||
Altura H [milímetros] |
17,5 |
19,0 |
||||||
Parafuso (c) (aço, zinco chapeados) |
M3 |
M4 |
||||||
Torque avaliado [nanômetro] |
0,5 |
1,2 |
||||||
Torque avaliado [em-libras] |
4,4 |
10,6 |
||||||
Polos |
3 |
4 |
6 |
12 |
3 |
4 |
6 |
12 |
Folha de especificação |
||||||||
Imagens do produto da série da TB |
|
|||||||
Artigo não. |
TB-2503L |
TB-2504L |
TB-2506L |
TB-2512L |
TB-3503 |
TB-3504 |
TB-3506 |
TB-3512 |
Especificações elétricas |
|
|||||||
Volt avaliado [V] |
600V |
|||||||
Atual avaliado [A] |
25A |
35A |
||||||
Tamanho do fio [mm2] |
6,0 milímetros2 |
10,0 milímetros2 |
||||||
Tamanho do fio [Calibre de diâmetro de fios] |
Calibre de diâmetro de fios 10 |
Calibre de diâmetro de fios 8 |
||||||
Materiais |
|
|||||||
Materiais de isolador |
PC |
|||||||
Cor |
Preto (branco, azul, vermelho, Brown,…) |
|||||||
Categoria retardada chama |
UL94V-2 (UL94V-0) |
|||||||
Temperatura de funcionamento [℃] |
-40℃~+110℃ (máximo: +220℃) |
|||||||
Condutor |
De bronze, folheado a níquel (cobre, Tin Plated) |
|||||||
Dimensões |
A tampa protetora vem com blocos de terminais para livre. Nenhuma tira de marcador precisou. (Moldado impresso.) |
|||||||
Comprimento total L [milímetros] |
56,0 |
68,0 |
92,0 |
164,0 |
56,0 |
68,0 |
92,0 |
164,0 |
Referência. Comprimento L1 [milímetros] |
45,0 |
57,0 |
81,0 |
153,0 |
45,0 |
57,0 |
81,0 |
153,0 |
Gap A [milímetros] |
10,0 |
|||||||
Passo B [milímetros] |
12,0 |
|||||||
Largura W [milímetros] |
30,0 |
|||||||
Altura H [milímetros] |
19,5 |
|||||||
Parafuso (c) (aço, zinco chapeados) |
M4 |
|||||||
Torque avaliado [nanômetro] |
1,2 |
|||||||
Torque avaliado [em-libras] |
10,6 |
|||||||
Polos |
3 |
4 |
6 |
12 |
3 |
4 |
6 |
12 |
Empacotamento |
50pcs/box, 200pcs/4boxes/N.W.: 19.0kgs /carton |
