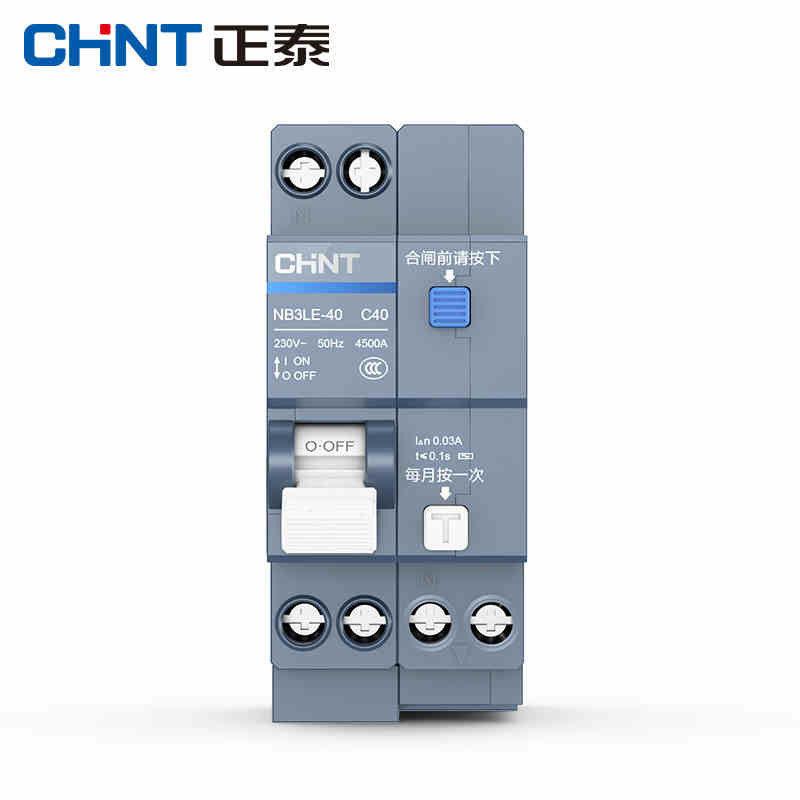

Interruptor 10~40A 1P+N 220/230/240V EN/IEC60898 IEC60947 da terra NB3LE-40
Detalhes do produto
| modelo: | NB3LE-40 | Polo: | 1P+N |
|---|---|---|---|
| Volt: | 220/230/240V | HZ: | 50~60Hz |
| Fase: | 1/3 | padrão: | EN/IEC60898, IEC60947 |
| Certificação: | CCC, CE, GS etc. | Quebrando a capacidade: | Ics=Icn=6000A |
| Curva da viagem térmica: | c | Material do caso: | Nylon PA6 reciclável |
| prender: | bloco de terminais, canal etc. IP20B da barra | proteção de choque eléctrico: | CLASSE II |
| Vida mecânica: | 20.000 | Vida elétrica: | 10.000 |
| Destacar |
Tipo industrial interruptor,interruptor elétrico |
||
Descrição do produto
Interruptor do escapamento da terra de Chint NBL3E-40 com proteção 10~40A 1P+N da sobrecarga para o uso de AC230/400V
RCBO, ELCB NB3LE-40
CHINT feito em China
A C.A. usa interruptores do escapamento da terra
Interruptores diminutos para circuitos atuais da C.A., proteção terminal de oferecimento da instalação da distribuição
O NB3LE-40 é um interruptor diminuto que ofereça a C.A. a proteção de circuito atual. Protege circuitos contra procura um caminho mais curto correntes e correntes da sobrecarga.
O mini interruptor NB3LE-40 é usado no sistema de distribuição da iluminação ou no sistema de distribuição do motor para a sobrecarga da proteção e procura um caminho mais curto no sistema. O produto é neoteris na estrutura, luz no peso, seguro e excelente no desempenho. Tem a elevação que quebra a capacidade, pode tropeçar rapidamente, e seus caso e artigos são adotados por plásticos fireresistant e à prova de choque altos. O produto com longa vida, é usado principalmente em três do único-polo 240 ou dois da C.A. 50Hz/60Hz, no circuito 415V tetrapolar para a sobrecarga e procura um caminho mais curto a proteção assim como para o equipamento e o circuito de iluminação bondes unfrequent em-e-fora comutando no caso normal. Os produtos cumprem com o IEC 60898 & as BS 3711.
-
Complacente com IEC60898, IEC61009
-
Disponível em 1P+N
-
Curva de tropeço de C
-
Até C.A. 500V.
NB3LE MCB combina as seguintes funções:
a proteção de b dos circuitos contra procura um caminho mais curto correntes
proteção de b dos circuitos contra correntes da sobrecarga
controle de b
isolamento de b
Tabela da especificação
|
Padrão |
Corrente avaliado (a) |
Polo |
Tensão (V) |
Quebrando a capacidade (A) |
|
BS3871-1 IEC60898 |
10 a 40 |
1P+N |
230/240 |
6kA |
|
|
|
|
|
|
CONSTRUÇÃO E CARACTERÍSTICA
. Capaz do circuito bonde do interruptor com carga
. Capaz rapidamente de liberar a operação da energia armazenada
. Adaptável para padlock o dispositivo
. Indicação de posição do contato
. A elevação procura um caminho mais curto a capacidade atual do withstand
. Elevação iluminada da elevação que faz e que quebra a capacidade
. Usado como o interruptor principal para o agregado familiar e a instalação similar
DADOS TÉCNICOS
. No. de Polo: 1P+N
. Corrente avaliado (A): 10,16,20,25,32,40
. Frequência avaliado: 50/60Hz
. Tensão avaliado: C.A. 230/400V
. Corrente avaliado do withstand: 1000A dentro do lesc
. Resistência eletromecânica: 10000 ciclos
. Rated procura um caminho mais curto a fatura da capacidade: 4500A, 6000A
. Capacidade de conexão: Condutor rígido 25mm2
. Terminal da conexão:
. Terminal de parafuso
. Terminal da coluna com lâmpada
. A instalação:
. Montagem de painel
DIMENSÕES DO MACACÃO & DA INSTALAÇÃO
|
|
Padrão |
|
IEC/EN 61009-1 |
|
Mecânico |
Vida elétrica |
|
4000 |
|
Vida mecânica |
|
10000 |
|
|
Grau da proteção |
|
IP20 |
|
|
Temperatura da referência para |
℃ |
30 |
|
|
Temperatura ambiental (com diário |
℃ |
-5. +40 |
|
|
Temperation do armazenamento |
℃ |
|
|
|
A instalação |
Tipo de conexão terminal |
|
Barra de Cable//U-type/tipo barra |
|
Parte superior/parte inferior terminais do tamanho para o cabo |
mm2 |
25 |
|
|
Calibre de diâmetro de fios |
18-3 |
||
|
Parte superior/parte inferior terminais do tamanho para a barra |
mm2 |
25 |
|
|
mm2 |
18-3 |
||
|
Apertando o torque |
N*m |
2 |
|
|
Em-Ibs. |
18 |
||
|
Montagem |
|
Em EN 60715 do trilho do DN (35mm) por meas do dispositivo rápido do grampo |
|
|
Conexão |
|
Da parte superior e da parte inferior |
|
Corrente avaliado |
Coeficiente da compensação de temperatura sob a vária temperatura operacional |
||||||||
|
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
55℃ |
60℃ |
|
|
6 |
1,2 |
1,14 |
1,09 |
1,05 |
1,00 |
0,96 |
0,8 |
0,75 |
0,7 |
|
10-32 |
1,18 |
1,12 |
1,08 |
1,04 |
100 |
0,96 |
0,92 |
0,88 |
0,84 |
|
40 |
1,16 |
1,12 |
1,07 |
1,03 |
1,00 |
0,97 |
0,87 |
0,83 |
0,80 |
|
|
Padrão |
|
IEC/EN 61009-1 |
|
Bonde |
Corrente avaliado dentro |
A |
6,10,16,20,25,32,40,50,63 |
|
polos |
|
1P+N, 2P, 3P, 4P |
|
|
Tensão avaliado Ue |
V |
230/400 |
|
|
Tensão Ui da isolação |
V |
500 |
|
|
Frequência avaliado |
Hertz |
50/60Hz |
|
|
Rated que quebra a capacidade |
KA |
6000 |
|
|
Tensão de withstand avaliado do impelse (1.2/50) UimpStandard |
V |
4000 |
|
|
Tensão dielétrica do teste em ind, Fred, para 1 minuto |
Quilovolt |
2 |
|
|
Grau de Polluttion |
|
2 |
|
|
characteristis Themo-magnéticos da liberação |
|
B, C, D |
