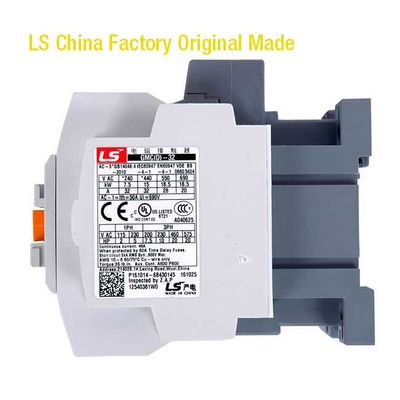

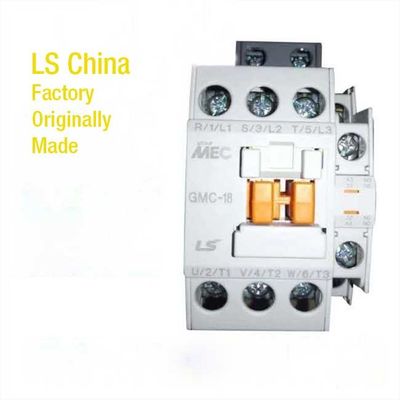

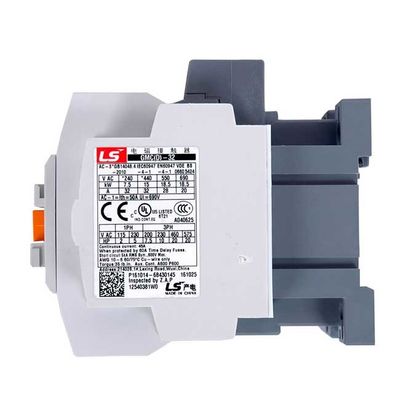

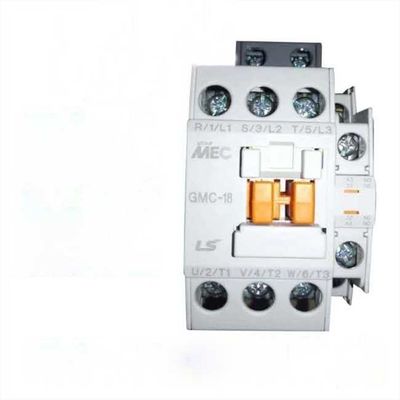

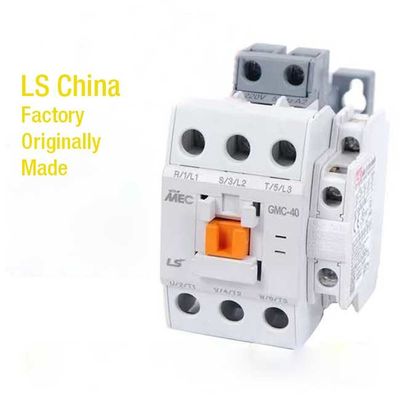

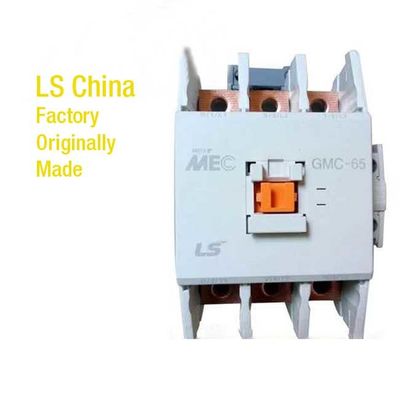

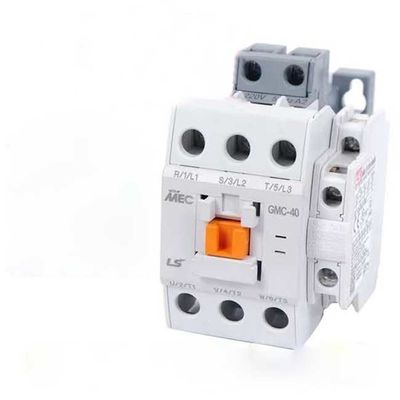

Contator 3P 4P 9A 12A 18A 32 40A 50A 65A 75A 85A AC-3 AC-1 do LS GMC integrado altamente
Product Details
| Corrente de avaliação do circuito principal: | 9-85A | Tipo da eletricidade: | C.A., AC/DC |
|---|---|---|---|
| Tensão principal da avaliação do circuito: | 600V, 220V, 380V, 110V, 24V | Número de Pólo: | 3,4 |
| Fase: | 3,1Phase | freqüência: | 50/60HZ |
| Nome do produto: | Contator da C.A. do polo do contator CJX2N-D09,3 da C.A. | Corrente nominal: | 85A |
| padrão: | IEC60947, EN/IEC60947-4-1 | ||
| Destacar |
interruptor do contator da C.A.,contator home da C.A. |
||
Product Description
Contator 3P do LS GMC, 4P 9A, 12A, 18A, 32,40A, 50A, 65A, 75A, 85A, tensão 24V da bobina de AC-3 AC-1, 110V, 230V, 380V
característico
• Escala atual 09~85A;
• A C.A., bobina do controle da C.C. é opcional;
• Os tipos diferentes de acionadores de partida estão disponíveis: contatores padrão do começo do motor, contatores reversíveis, acionadores de partida do estrela-delta, acionadores de partida do autotransformador, etc.
• Conexão opcional: conexão de parafuso (09~8000A);
• Certificação de produto: CCC, CE, CCS;
Vantagem
• A instalação compacta
> a instalação da proteção contra sobrecarga não exige nenhuma ferramenta e pode ser introduzida diretamente no contator sem tomar acima de mais espaço
> o contator reversível é somente 90mm largos, bloqueio mecânico não pega o espaço extra, tomadas da instalação quase nenhuma hora
> os componentes do acionador de partida fornecem os módulos pre-prendidos para o conjunto rápido e fácil
• Integrado altamente
> à integração contatos auxiliares normalmente fechados normalmente aberto/1 de 1 do contator 100A
> bobina da C.C. com o diodo bidirecional incorporado da supressão
> grupo reversível do contator com o diodo bidirecional incorporado da supressão
• Seguro e seguro
> o circuito principal e o circuito de controle dos componentes do controle e da proteção são claramente distintos
> espelhou o projeto do contato que encontra standard de segurança, assegurando 10 milhão ações seguras
> a tampa protetora impede o contato acidental do contator
• qualidade proeminente
> as bobinas da C.C. têm uma vasta gama das tensões do controle (0.7~1.25Uc)
> resistência forte do terremoto
> mais baixo ruído
> força terminal aumentada
> Torque permanente, a instalação segura
> economia do estojo compacto e do espaço
> fácil instalar, ganha o tempo
> Fácil manter e salvar custos
| Série do produto |
Metal MEC
|
|---|---|
| nome do produto |
Contator da C.A.
|
| tipo de produto |
Contator
|
| Nome curto do produto |
GMC
|
| Área de aplicação do contator |
Aplicado às cargas de C.A. com um fator de poder superior ou igual a 0,95
Motor da gaiola de esquilo para ligar e fora do começo normal |
| Use a categoria |
AC-3
AC-1 AC-4 |
| Número de polos |
3P
|
| Composição do contato do polo de poder |
3 NENHUM
|
| Tensão de funcionamento Rated [Ue] |
Circuito de poder: <>
Circuito de poder: <> |
| Corrente de funcionamento Rated [IE] |
18 um °C) 60 sobre <>
32 um °C) 60 sobre <> |
| Poder do motor (quilowatt) |
4 quilowatts em uma C.A. de 220… 230 V 50/60 de hertz (AC-3)
7,5 quilowatts em uma C.A. de 380… 400 V 50/60 de hertz (AC-3) 9 quilowatts em uma C.A. de 415… 440 V 50/60 de hertz (AC-3) 10 quilowatts em uma C.A. de 500 V 50/60 de hertz (AC-3) 10 quilowatts em uma C.A. de 660… 690 V 50/60 de hertz (AC-3) 4 quilowatts em uma C.A. de 400 V 50/60 de hertz (AC-4) |
| Poder HP do motor (UL/CSA) |
1 cavalo-força em uma C.A. de 115 V 50/60 de hertz para os motores de 1 fase
3 cavalos-força em 230/240 de C.A. de V 50/60 de hertz para os motores de 1 fase 5 cavalos-força em 200/208 de C.A. de V 50/60 de hertz para 3 motores da fase 5 cavalos-força em… 230/240 de C.A. de V 50/60 de hertz para 3 motores da fase 10 cavalos-força em 460/480 de C.A. de V 50/60 de hertz para 3 motores da fase 15 cavalos-força em 575/600 de C.A. de V 50/60 de hertz para 3 motores da fase |
| Características do laço de controle |
C.A. em 50/60 de hertz
|
| Tensão do laço de controle |
C.A. de 230 V 50/60 de hertz
|
| Tipo auxiliar do contato |
1 NENHUM + 1 NC
|
| Tensão de withstand de impulso avaliado [Uimp] |
6 quilovolts de acordo com IEC 60947
|
| Categoria de sobretensão |
III
|
| Corrente convencional do aquecimento [Ith] |
10 A sobre <60>
32 A sobre <60> |
| Capacidade de ligação avaliado [Irms] |
140 um circuito apropriado do sinal da C.A. de acordo com IEC 60947-5-1
250 um laço apropriado do sinal da C.C. de acordo com IEC 60947-5-1 300 A no circuito aplicável da fonte de alimentação de 440 V de acordo com IEC 60947 |
| Rated que quebra a capacidade |
300 A no circuito aplicável da fonte de alimentação de 440 V de acordo com IEC 60947
|
| Corrente a curto prazo avaliado do withstand [Icw] |
145 A sobre <40>
240 A sobre <40> 40 A sobre <40> 84 A sobre <40> 100 A-1 s para circuitos do sinal 120 A - laço aplicável do sinal de 500 Senhoras 140 A - Senhora 100 para circuitos do sinal |
| Fusíveis usados com relés |
10 um circuito aplicável do sinal do gG de acordo com IEC 60947-5-1
50 um gG em…<> 35 um gG em…<> |
| Impedância média |
2,5 mΩ - Ith 32 A 50 hertz para circuitos da fonte de alimentação
|
| Tensão avaliado da isolação [Ui] |
Circuito de poder: 690 V de acordo com IEC 60947-4-1
Circuito de poder: 600 certificação de V CSA Circuito de poder: Certificação do UL de 600 V Laço do sinal: 690 V de acordo com IEC 60947-1 Laço do sinal: 600 V CSA certificados Circuito do sinal: Certificação do UL de 600 V |
| Vida elétrica |
1,65 kA2.s 18 uma condição de AC-3 Ue <>
1 kA2.s 32 uma condição de AC-1 Ue <> |
| Consumo de potência pelo polo |
2,5 W AC-1
0,8 W AC-3 |
| Tampa de segurança |
faixa
|
| Método da instalação |
Montagem do trilho
A instalação da placa de base |
| padrão |
CSA C22.2 nenhuns 14
EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
