Lugar de origem: | China |
Marca: | Fenigal/OEM |
Certificação: | CE,CCC |
Número do modelo: | FMQl (PC-categoria) -100/2P/3P/4P |
Quantidade de ordem mínima: | 1 unidade |
---|---|
Preço: | Negotiate |
Detalhes da embalagem: | Caixa padrão da exportação |
Tempo de entrega: | 5-8 pedido em grandes quantidades dos dias de trabalho para negociar |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | 10,000pcs/month |
Corrente do máximo: | 100A | Máximo Tensão: | 400V |
---|---|---|---|
Polo: | 2P 3P 4P | Tensão avaliado: | 220v/380/400v |
Nome do produto: | ATS automático do interruptor de transferência do poder duplo | Cor: | Branco |
Frequência: | C.A. 50 Hz/60Hz | Padrão: | CE/CCC |
Tempo do interruptor: | <50ms> | Prendendo o método: | fiação na frente da placa |
Classificação de produto: | tipo direto da carga | Característica: | Desempenho seguro |
Realçar: | Interruptor duplo de transferência do poder da excitação do CE,Interruptor de transferência do ATS auto para o gerador,Interruptor de transferência de 3 fases |

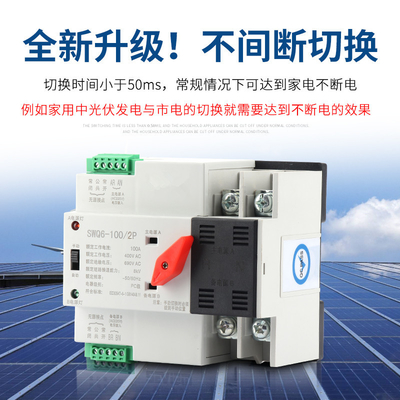

FMQl (PC-categoria) -100/2P/3P/4P
interruptor automático de transferência do poder duplo da excitação (da PC-categoria)
Vista geral do produto
o interruptor automático de transferência do poder duplo da excitação (da PC-categoria) é um interruptor diminuto recentemente desenvolvido de transferência do poder do agregado familiar. O interruptor é usado principalmente para testar se a fonte de alimentação principal ou alternativa é normal. Quando a fonte de alimentação normal é anormal, a fonte de alimentação à espera começará trabalhar imediatamente, assim assegurando a continuidade, a confiança e a segurança da fonte de alimentação. É projetada para o uso nas instalações trilho-montadas domésticas, especificamente na caixa de distribuição PZ30.
O ATS tem a construção contínua, comutação segura, a instalação e manutenção fácil, e longa vida. O ATS é composto do TSE e do controlador.
De acordo com GB/T14048.11, parte 6-1: O equipamento multifuncional e o Switchgear, ATS são o dispositivo de baixa voltagem o mais complacente do switchgear e de controle.
Características estruturais
Dispositivo de controle: controlador incorporado
Estrutura de produto: sem parar, o tipo do trilho, volume altamente atual, pequeno, estrutura de duas fases, simples, ATS-corpo caracteriza: velocidade de comutação rápida, baixa taxa de falhas, manutenção fácil, desempenho seguro
Prendendo o método: fiação na frente da placa
Modo de comutação: grade à grade, grade ao gerador, picovolt à utilidade, auto-injeção e auto-recuperação
Quadro do escudo do produto: 100
Corrente do produto: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Classificação de produto: tipo direto da carga
Número do polo do produto: 2, 3, 4
Padrão do produto: GB/T14048.11
ATSE: Categoria do PC
Tempo de comutação: 0.008sec/8ms
Condições do Uptime e da instalação
2,1 temperatura do ar ambiental
A temperatura máxima não deve exceder 40°C, a temperatura mínima não deve ser mais baixa do que -5°C, e a temperatura média não deve ser mais alta do que 35°C dentro de 24h.
2,2 altura
A altura do local da instalação não deve ser mais alta de 2000m.
2,3 circunstâncias atmosféricas
Quando a temperatura máxima alcança 40°C, a humidade relativa do local da instalação não deve exceder 50%; quando a temperatura está a uma temperatura mínima -5°C, a humidade relativa é mais alta, por exemplo: a temperatura é 25°C, a humidade relativa é 90%. A dívida às mudanças de temperatura, medidas especiais deve ser tomada para tratar a condensação ocasional na superfície do produto.
Características estruturais
Dispositivo de controle: controlador incorporado
Estrutura de produto: sem parar, o tipo do trilho, volume altamente atual, pequeno, estrutura de duas fases, simples, ATS-corpo caracteriza: velocidade de comutação rápida, baixa taxa de falhas, manutenção fácil, desempenho seguro
Prendendo o método: fiação na frente da placa
Modo de comutação: grade à grade, grade ao gerador, picovolt à utilidade, auto-injeção e auto-recuperação
Quadro do escudo do produto: 100
Corrente do produto: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Classificação de produto: tipo direto da carga
Número do polo do produto: 2, 3, 4
Padrão do produto: GB/T14048.11
ATSE: Categoria do PC
Tempo de comutação: 0.008sec/8ms
2,4 nível da poluição
O nível de contaminação do ATS é de acordo com GB/T14048.11 designou ao nível 3.
2,5 tipo da instalação
O tipo da instalação de ATS é de acordo com a categoria especificada em GB714048.il.
2,6 condições da instalação
O ATS pode ser instalado verticalmente no armário de controle ou no armário de distribuição. Certifique-se que a distância da instalação é de acordo com as exigências.
Precauções
3,1 manual/auto operação
O ATS pode garantir o desempenho da produção e da desconexão de eletricidade na operação do circuito, mas para a operação manual, devido à velocidade da produção de eletricidade e da desconexão ou das diferenças do operador. o ATS não garante o desempenho acima.
As perdas excessivas da liga de prata podem ocorrer durante a produção e a desconexão manuais de eletricidade. Consequentemente, quando todo o poder for removido para a inspeção e a manutenção do sistema operacional e dos contatos, para puxar simplesmente o interruptor de seletor para a posição manual. Geralmente, puxe o interruptor de seletor para a posição automática. Ao operar-se manualmente, puxe o interruptor de seletor para a posição manual. Quando a operação manual está completa, puxe o interruptor de seletor da posição manual para a posição automática.
3,2 circuito de controle
O ATS será ativo momentaneamente. Depois que a conversão está completa, a bobina no circuito de controle estará desligada pelo conversor interno. A bobina pode operar normalmente abaixo 80%-110% da tensão avaliado. A tensão demasiado baixa fará com que a bobina aqueça-se acima ou mesmo arde espontaneamente.
Especificação | 100A | ||
LE atual avaliado (a) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Tensão Ui da isolação | AC690V.50HZ | ||
Tensão avaliado Ue | AC400V, 50Hz | ||
Classe | Categoria do PC: pode ser fabricado e suportado ao não gerar procurar um caminho mais curto atual | ||
Categoria do uso | AC-33iB | AC-31 B | |
Haste de medição | 2P | 3P | 4P |
Peso | 1,7 | 2,1 | 2,6 |
Elétrico | Vida: 2000 vezes; operação manual: 5000 vezes | ||
Rated procura um caminho mais curto o LQ atual | 50kA | ||
Procurar um caminho mais curto o dispositivo de proteção (o fusível) | RT16-00-63A | ||
O impulso avaliado suporta a tensão | 8kV | ||
Circuito de controle | Tensão avaliado do controle nós: Condições operacionais normais de AC220V/50HZ: 85-110% nós | ||
Circuito auxiliar | 2 relés, cada um com dois grupos separados de capacidade de contato do conversor do contato: AC220V/50HzLE=5y | ||
Tempo da comutação do contator | <50ms> | ||
Tempo da comutação da operação | <50ms> | ||
Tempo de comutação do retorno | <50ms> | ||
Tempo do sem energia | <50 ms=""> |
