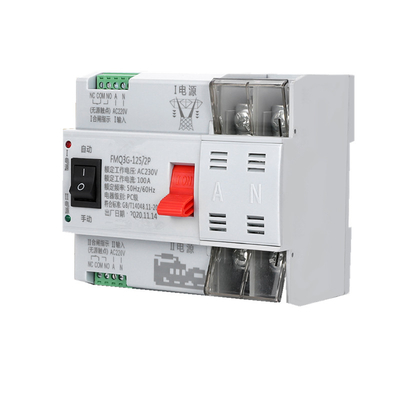

A vista geral do produto (referiu em seguida como o interruptor) é um interruptor que continue a fornecer em caso de urgência o poder. O interruptor consiste em um interruptor da carga e em um controlador, e é usado principalmente para detectar se a fonte de alimentação principal ou alternativa é normal. Quando a fonte de alimentação principal é anormal, a fonte de alimentação à espera começará trabalhar imediatamente, assim assegurando a continuidade, a confiança e a segurança da fonte de alimentação. O produto é projetado para a instalação do trilho da casa e usado especificamente na caixa de distribuição PZ30.
O interruptor é apropriado para sistemas de fonte dos poderes de emergência com 50Hz/60Hz, a tensão avaliado 400V e 100A atual avaliado ou menos alimentação CA. É amplamente utilizado nas várias ocasiões onde os falhos elétricos não podem ser sustentados. (A fonte de alimentação alternativa principal pode ser a rede elétrica, ou comece o grupo de gerador, a bateria, etc., a fonte de alimentação alternativa principal é determinado pelo usuário).
Características e funções estruturais
O interruptor é pequeno em tamanho, bonito na aparência, seguro na conversão, fácil de instalar e manter, e por muito tempo na vida. O interruptor pode realizar a conversão automática ou manual entre (i) a fonte de alimentação comum e a fonte de alimentação do apoio (ii).
Quando (i) a fonte de alimentação comum perde o poder (ou a fase), o interruptor comuta automaticamente (ii) à fonte de alimentação à espera, e quando (i) a fonte de alimentação comum retorna a normal, ao interruptor retorna automaticamente (i) à fonte de alimentação comum. O interruptor tem uma estadia curto da conversão (milissegundos) no estado automático, que pode realizar a fonte de alimentação ininterrupto à rede elétrica.
Conversão manual: No estado manual, o interruptor pode converter entre (i) a fonte de alimentação comum e (ii) a fonte de alimentação à espera manualmente.
①(i) indicador de poder comum
②Interruptor seletor manual/automático
③(h) indicador de poder à espera
④Terminal de uso geral (AC220V)
⑤Bloco de terminais de reposição (AC220V)
⑥Punho da operação manual
⑦Fechamento de uso geral (ÍON)/indicação (II0N) de fechamento à espera
⑧Terminais laterais Q) do poder de uso geral
⑨Terminal lateral (ii) do poder de reposição
⑩Terminal do lado da carga
| Nome modelo |
FMQ3G |
| LE atual avaliado (a) |
16 20 25 32 40 50 63 80 100 |
| Categoria do uso |
AC-33iB |
| Tensão de trabalho Ue Rated |
AC400//50Hz |
| Tensão de isolação avaliado Ui |
AC690//50Hz |
| O impulso avaliado suporta a tensão Uimp |
8kV |
| A limitação Rated procura um caminho mais curto o LQ atual |
|
| Vida útil (tempos) |
Mecânico |
5000 |
| Eletricidade |
2000 |
| Número de polos |
2P, 4P |
| Nível |
Categoria do PC: pode ser fabricado e suportado sem procurar um caminho mais curto a corrente |
| Procurar um caminho mais curto o dispositivo de proteção (o fusível) |
RT16-00-63A |
| Circuito de controle |
Tensão avaliado E.U. do controle: AC220V, condições operacionais 50Hz normais: 85%Us-110%Us |
| Circuito auxiliar |
Ovo da tolerância do contato do conversor do contato: AC220V50HZ LE=5y |
| Tempo da comutação do contator |
<30 ms="">
|
| Tempo da comutação da operação |
<30 ms="">
|
| Tempo do retorno da comutação |
<30 ms="">
|
| Tempo do sem energia |
<30 ms="">
|
