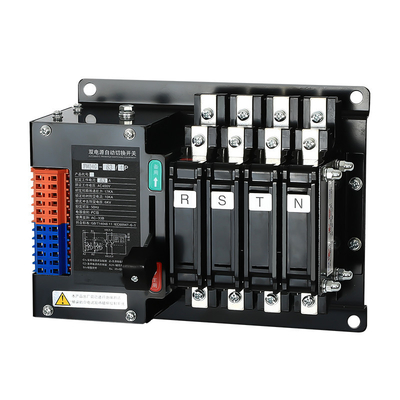

220V classe automática do PC do ATS do interruptor de transferência do poder de um poder duplo de 100 ampères

Características do produto

A série ATSE de FMQ4G é composta de duas porções: corpo do interruptor e controle da comutação. O interruptor é conduzido pela bobina do solenoide e tem a velocidade rápida da comutação.

O tipo NA é um ATSE integrado especial, com o controlador inteligente instalado dentro do corpo do interruptor em uma estrutura compacta, de modo que o usuário precise somente de conectar o circuito principal e a seguir possa ser posto no uso, que é conveniente para que o usuário conecte.

N, C, tipo de M é controle externo rachado, o controlador e o corpo do interruptor são conectados com um cabo especial para fazer a instalação e a fiação mais convenientes. O N, C, tipo de M é tipo rachado controle externo, o controlador e o corpo do interruptor são conectados por um cabo especial para fazer a instalação e a fiação mais convenientes. O tipo integral e o tipo da separação igualmente têm a função de detectar a falha tal como a sobretensão, o undervoltage e a falta da fonte de alimentação trifásica em dois sentidos, e a função da saída do sinal começar e parar do grupo de gerador pode ser adicionada como uma opção (aproximadamente um atraso de 3 segundos quando a fonte de alimentação principal falha, e um atraso de aproximadamente 3 segundos quando a fonte de alimentação principal retorna a normal).

Parâmetros técnicos principais



Categoria de produto	Interruptor automático de transferência do poder do dobro da classe do PC
Classe do quadro	Código do produto	Classe do quadro
	NA, N, C	32A, 63A, 125A, 250A, 400A, 630A
	M	1600A
	Q	3200A
Código do produto	Código do produto	Atual de funcionamento	Características
	NA	16A-630A	Tipo de uma peça só da dois-seção, tipo inteligente, 250 ~ 630A com a entrada de IJ opcional
	N	16A-630A	tipo da dois-seção da separação, fiação do bloco de terminais, 250 ~ 630Ao mesmo opcional opcional da entrada lateral
	C	16A-630A	tipo da dois-seção da separação, fiação da tomada do ar, 250 ~ 630à mesma entrada lateral opcional
	M	630A-1600A	tipo da dois-seção da separação
Número de polos	2P (125A e abaixo), 3P.4P
Corrente avaliado	16A-3200A
Modo de trabalho	R (auto-repetição), S do defeito (auto-repetição/apoio), B (prioridade da ll-maneira), Nota: auto-repetição do defeito da fábrica
Funções opcionais	F (grade - geração), T (uma comunicação)





		FMQ4G-32NA	FMQ4G-63NA	FMQ4G-125NA
Corrente de funcionamento (a) Rated		16,20,25,32	40,50,63	80.100.125
Poder avaliado do controle (a) atual		5
A curto prazo avaliados suportam a corrente (o kA)		10
O impulso avaliado suporta a tensão (os quilovolts)		8
Categoria do uso		AC-33B
	Mecânico	20000
	Elétrico	6000
Número de polos		2P 3P 4P	2P 3P 4P	2P 3P 4P
Peso (quilogramas)		4,2 4,7 5,2	4,2 4,7 5,2	5 5,5 6,5
Ciclo de operação (segundo/tempo)		10
