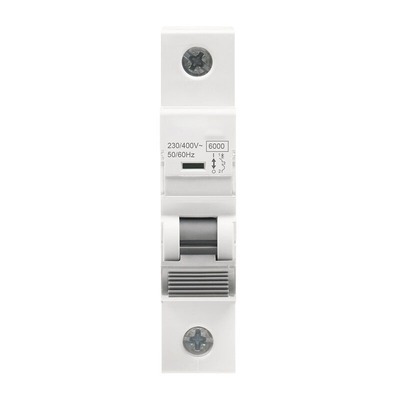

230 V/400 V FM9-6KA Disjuntor miniatura de alta quebra CA 50 Hz/60 Hz
O disjuntor pequeno de alta capacidade de interrupção FM9 é usado principalmente em AC 50Hz/60Hz, tensão nominal de trabalho 230V/400V, corrente nominal de 63A e abaixo.Normalmente, também pode ser usado como uma desconexão pouco frequente e conversão de linhas.Os disjuntores são usados principalmente em edifícios industriais, comerciais, arranha-céus, residências e outros locais.
Aplicativo
O disjuntor em caixa moldada série SM8 (doravante referido como MCCB) é a nova série MCCB, desenvolvida estritamente de acordo com
padrões internacionais e fabricados com tecnologia avançada.
Este produto está em conformidade comIEC60947-2.O MCCB, com tensão de isolamento nominal de 500V(lnm ≤ 160A) a(lnm ≥ 250A) é projetado para ser usado para rede de distribuição de tercorrente nominal 10A a 1600A, tensão operacional nominal380/400V a 660/690,destina-se à distribuição de energia, proteção de equipamentos e circuitos elétricos contra sobrecarga, curto-circuito e subtensão, e também para comutação não frequente de circuitos elétricos na maioria dos casos.O MCCB com classificação de carcaça de até 400A inclusive pode ser usado para partida não frequente e interrupção de motores de gaiola de esquilo e para proteção de motores contra sobrecarga, curto-circuito e subtensão.
Os disjuntores da série SM8 podem ser equipados com acessórios elétricos e acessórios mecânicos, como liberação de subtensão, liberação de derivação, contatos auxiliares, contato de alarme, mecanismo de operação elétrico e manopla de operação mecânica rotativa, etc.
Os disjuntores inteligentes em caixa moldada série SM8 são equipados com relé eletrônico com a função de proteção de circuitos e equipamentos elétricos não apenas contra sobrecarga, curto-circuito e subtensão, mas também contra falha de aterramento.As funções inteligentes dele são: falha de corrente;saída de sinal de sobrecorrente e monitoramento de disjuntor aberto/fechado, particularmente, a unidade de disparo inteligente é projetada com interface disponível para medição remota, ajuste remoto, controle remoto e comunicação remota entre disjuntores e computadores.
Características técnicas
- Proteção contra curto-circuito
- Proteção de sobrecarga
- Fechar rapidamente
- alta capacidade de quebra
- função de isolamento
- Função de indicação da posição de contato
- Capa transparente projetada para levar etiqueta.
- Suporte 35mm Din – instalação em trilho
- Suporta tipo de fiação de entrada superior e saída inferior ou tipo de fiação de entrada inferior e saída superior.
- Capaz de selecionar acessórios elétricos e obter indicação distante da condição do MCB: quebra, fechamento e disparo por falha.
- Capaz de selecionar acessórios elétricos e realizar proteção de subtensão e sobretensão de MCB e liberação de derivação distante.
| Recursos elétricos |
|
| Corrente nominal em |
1-63A |
| pólos |
1P 2P 3P 4P |
| Tensão nominal Ue |
1P: 230/400V~ 2/3/4P:400V~ |
| Tensão de isolamento Ui |
500V |
| frequência nominal |
50/60 Hz |
| Capacidade nominal de interrupção |
4,5 kA |
| Tensão suportável de impulso nominal (1,2/50) Uimp |
6kV |
| Tensão de teste dielétrico em e ind.freq.por 1min |
2,5kV |
| grau de poluição |
2 |
| Característica de liberação termomagnética |
B,C,D |
| Vida elétrica |
4000 |
| Vida mecânica |
10000 |
| Indicador de posição de contato |
Sim |
| Instalação |
|
| Grau de proteção |
IP20 |
| Temperatura de referência para configuração do elemento térmico |
30℃ |
| Temperatura ambiente (com média diária ≤35℃) |
-5~+40℃ |
| Temperatura de armazenamento |
-25~+70℃ |
| Tipo de conexão do terminal |
Cabo/barramento |
| Tamanho do terminal superior/inferior para cabo |
25mm |
| Torque de aperto |
3,0N |
| Conexão |
Cabeçalho e rodapé |
| Combinação com acessórios |
|
| Contato auxiliar |
Sim |
| contato de alarme |
Sim |
| liberação de derivação |
Sim |
| Sob liberação de tensão |
Sim |
