| Lugar de origem: | China |
| Marca: | VEOLIA |
| Certificação: | CE |
| Número do modelo: | E-Cell-3X |
| Quantidade de ordem mínima: | 1 por cento |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem padrão para exportação |
| Tempo de entrega: | 5 a 8 dias úteis |
| Habilidade da fonte: | 60000 unidades/unidades por mês |
| Resistividade: | ≥ 16 MOhm-cm | Sódio: | ≤ 3 ppb |
|---|---|---|---|
| Silício (SiO2): | Até 5 ppb | Ácidos graxos: | Até 0,08 ppb |
| Voltagem: | 0 ¢ 400 VDC | Amperagem: | 0 ̊5.2 ADC |
| Realçar: | EDI Module Water Treatment,módulo de eletrodeionização,Módulos de tratamento de águas |
||

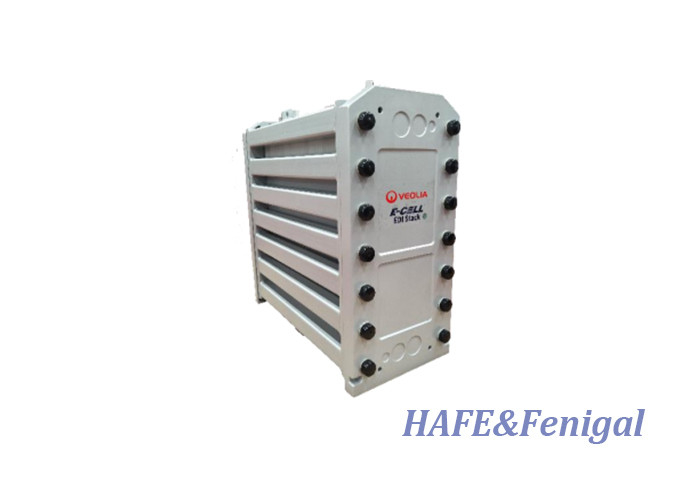

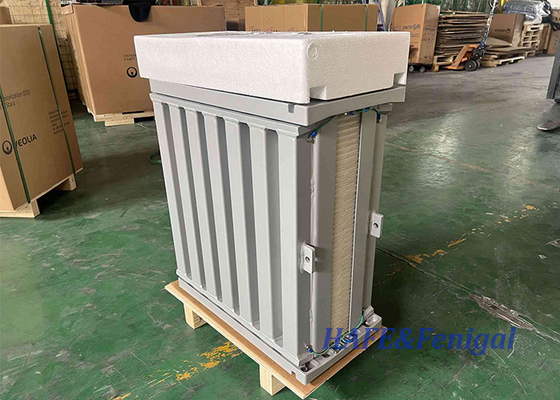

Módulos para sistemas de água ultrapura e de alta pureza Eletrodeionização (EDI)
O E-Cell*-3X é concebido para:
l Fornecer água ultrapura para aplicações industriais, incluindo energia, semicondutores e indústria geral.
Produzir água de qualidade de cama mista de forma contínua.
l Não é necessário nenhum ácido cáustico ou ácido para a regeneração da resina de troca de iões dentro da pilha.
Vou ficar livre de vazamentos, garantida.
L Eliminar a injecção de salmoura e a recirculação de concentrado, simplificando a concepção do sistema.
Descrição e utilização
As pilhas E-Cell-3X são pilhas de eletrodeionização (EDI) que usam corrente elétrica para desionizar e polir a água permeada por osmose reversa (RO).A água do produto para a E-Cell-3X está a um nível ultrapuro exigido nas exigentes aplicações de hoje.
Aplicações típicas
L Microeletrónica
L Geração de energia (NOx, alimentação da caldeira)
L Indústria Geral
Garantia da qualidade
Marca CE, UL e CSA
l Fabricado numa instalação ISO 9001:2000
E-Cell*-3X, 1 a 12 pilhas
Características do sistema de base
1 ECell3X Sistemas com 1 a 12 pilhas para fluxo de 15 336 gpm (3,4 - 76,3 m3/h)
l Rectificador compatível com 400 VAC e 50 Hz ou 460 VAC e 60 Hz
L Monitorização individual da corrente da pilha
l Transmissores de fluxo e pressão, capacidade de ligação ao sistema SCADA
Opções do sistema
Allen Bradley Micrologix PLC com Ethernet
n Inclui Veolia 6 Color QuickPanel View HMI
1 Caixa terminal NEMA 4 - remoção do PLC e HMI e todo o cablagem terminada na caixa terminal
L Instrumentação padrão
n Sensores de fluxo da roda de remoção Burkert na saída do diluente, do concentrado e do eletrodo
n Transmissores de pressão de Burkert em todos os fluxos
n Analisador e sensor de condutividade de Burkert na saída de diluir
L Instrumentação Premium
n Transmissores de fluxo de vórtice Rosemount na saída de diluir e concentrar
Sensor de fluxo da roda de remoção Burkert na saída do elétrodo
n Transmissores de pressão de Burkert em todos os fluxos
n Analisador e sensor de condutividade Rosemount na saída de diluir
1 válvula de desvio de entrada
Instrumentação padrão: Burkert
Instrumentação Premium: Rosemount
Kit de conversão ANSI para DIN
| Requisitos de água para alimentação animal | |
| Aniões intercambiáveis totais | < 25,0 ppm |
| (como CaCO3) (TEA) Incluindo CO2 calculado pelo pH ECalc | 4 11 |
| Dureza | < 1,0 ppm (como CaCO3) |
| Silício (reativo) | < 1,0 ppm |
| SDI (15 min) | < 1 |
| TOC | < 0,5 ppm |
| Cloreto total | < 0,05 ppm |
| Fe, Mn, H2S | < 0,01 ppm |
| Parâmetros de funcionamento | |
| Qualidade do produto de saída (diluído) | > 16 MOhm-cm |
| Garantia do produto de saída | Até < 5 ppm |
| Recuperação | Até 95% |
| Temperatura | 40 a 104oF (4,4 a 40oC) |
| Pressão de alimentação | 60 a 100 psi (4,1 a 6,9 bar) |
| Diluir a queda de pressão | 20 a 40 psi (1,4 a 2,8 bar) |
| Voltagem de entrada | 460VAC 60Hz, 400VAC 50Hz |
| Material de construção e classificações | |
| Quadro soldado | Aço de carbono pintado |
| Tubos de diluição | Sch. 80 PVC |
| Tubulação de concentrado | Sch. 80 PVC |
| Flancas | ANSI |
| Rectificador | NEMA 4 |
| Painel de controlo | NEMA 4 |
| Potência do painel de controlo | 24VDC |
Notas:
1O software de projecção Winflows de referência para verificar a qualidade da água do produto esperada, bem como a resistividade, o sódio, oe garantias de desempenho de sílica que são oferecidas para as condições de projetoPara obter boro ou outras garantias, contacte a Veolia.
2A pressão de entrada é determinada pelas exigências de pressão a jusante para os fluxos de produto e concentrado, a escolha da operação contracorrente ou co-corrente e a queda de pressão da pilha.
3. A caudal nominal e 25°C. Referência Winflows software de projecção para verificar as condições de projeto.
4Referir-se-á ao software de projecção Winflows e ao Manual do proprietário da pilha de E-Cell para verificar as especificações da água de alimentação para as condições de concepção.
5. TEA (ppm em CaCO3) - Anião total intercambiável, que representa a concentração de todos os aniões presentes na água de alimentação, incluindo as contribuições de OH-, CO2 e SiO2.Os fluxos de vento devem ser utilizados para confirmar que a água de alimentação TEA é aceitável nas condições de funcionamento específicas de aplicaçãoO valor da tabela é o do caudal mínimo e da temperatura máxima.
6. 1,0 ppm como limite de dureza da água de alimentação de CaCO3 aplica-se apenas à operação padrão de fluxo contracorrente.
7O limite admissível de sílica diminui acima do caudal nominal. O limite admissível de sílica diminui para 0,5 ppm com dureza da água de alimentação acima de 0,5 ppm como CaCO3.
8O teor de boro na alimentação é limitado a 0,3 ppm como B sempre que exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm,Como níveis mais elevados de boro podem afetar o desempenhoSem estes requisitos, o limite é de 1,0 ppm de boro.
9. Osmose inversa (RO) ou água de alimentação equivalente: a RO fornece água de alimentação EDI substancialmente livre de partículas, material coloidal e substâncias orgânicas de alto peso molecular,que podem contaminar meios de troca de iõesA qualidade de permeabilidade RO é especificada, uma vez que as pilhas de EDI contêm leitos embalados de meio de troca de íons que não podem ser lavados/fluidizados para remover partículas.Sistemas com um sistema aberto entre um sistema RO (ou outra fonte) e a E-Cell (ex.. tanque, descarbonizador) devem ser equipados com filtros imediatamente anteriores à célula E, para proteger a célula E contra a contaminação por partículas.Um filtro de 5 μm absoluto ou 1 μm nominal será aceitável..
10. APHA - padrão/escala de cores nomeada para a Associação Americana de Saúde Pública e definida pela ASTM D1209.
