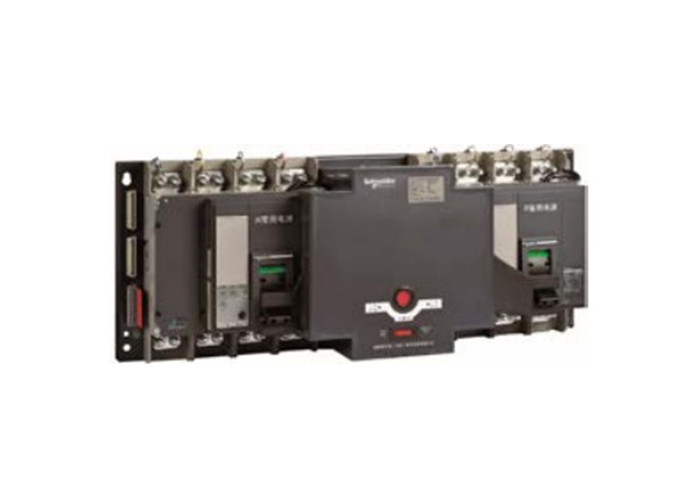

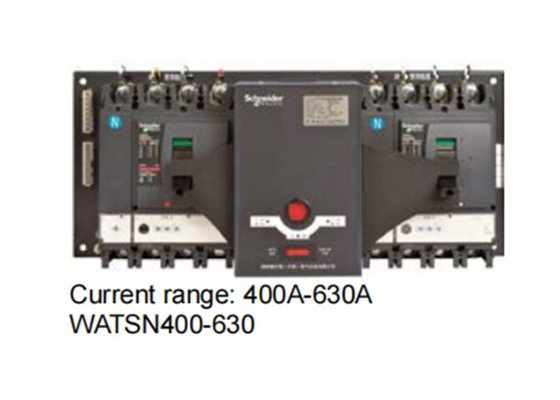

Interruptor de transferência automática de classe CB com saída de sobrecorrente e corrente nominal WATSN-800

Modelo e especificação Características elétricas determinadas de acordo com o CEI 60947-6-1 e GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
Número de postes				34	3,4	34	34
Controlador
Tipo A				■	■	■	■
Tipo B					■	■	■
Tipo D
Componente de accionamento				NS-N,NS-H
Corrente nominal (A)	Em			800	1000	1250	1600
Voltagem de isolamento nominal V)	OU			800	800	800	800
Impulso nominal resistência à tensão (kV)	FMI			8	8	8	8
Votagem nominal de operação (V)	Eu	AC50Hz		415	415	415	415
Capacidade de ruptura máxima	Icu	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(valor efectivo kA)			380/415V	50/70	50/70	50/70	50/70
Capacidade de ruptura operacional	Ccs	(% 1cu)		75%	75%	75%	75%
Função de isolamento				■	■	■	■
Resistência mecânica	(S)			10000	10000	10000	10000
Resistência elétrica	(S)	AC50Hz 440V-In		5000	5000	4000	2000
Tempo mínimo de transferência do contacto	(**)	S		2.5	2.5	2.5	2.5
Proteção e medição
Unidade de comando intercambiável	Lançamento comum (padrão)			Mic2.0	Mic2.0	Mic2.0	Mic2.0
	Lançamento comum (padrão)			Mic5.0	Mic5.0	Mic5.0	Mic5.0
Instalação e ligação
Fixação / Conexão frontal do painel	(***)				■	■	■
Dispositivo auxiliar de monitorização e indicação
sinal de retroalimentação de posição					■	■	■
Função de ligação de protecção contra incêndio					■	■	■
Sinal de resposta de alarme					■	■	■









Notas:
Os tipos de controladores incluem: A - Tipo terminal; B - Tipo básico; D - Tipo inteligente
Níveis de corrente de quadro: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Corrente nominal: Dependendo dos diferentes níveis de quadro, a saída é selecionada pelo utilizador (referindo-se à amostra de disjuntor NSX/NS)
Número selecionável de postes: 2 (apenas para a série iC65), 3, 4 (todas as séries)
Dispositivo elétrico Classe: CB - com protecção contra curto-circuito e sobrecarga
Modos de funcionamento: R - Mudança automática e recuperação automática; S - Mudança automática sem recuperação automática; I - Método de espera mútuo
Funções adicionais: ligação X-protecção contra incêndio; sinal F-retroalimentação; I - módulo de monitorização da corrente (disponível apenas para controlador de tipo D)
Classe CB de libertação. A libertação com uma gama de proteção diferente pode ser selecionada com base nas necessidades do utilizador.
*: Podem ser fornecidos dois métodos de instalação: montado no dispositivo e montado no painel.
Por favor, adicione uma nota se for necessária a instalação do painel. Os produtos iC65 não suportam
Controladores montados em painéis.
**: F- Função de sinal de retroalimentação (incluindo a retroalimentação da posição e a retroalimentação do alarme, acrescentar texto explicativo, se necessário).Os produtos da série 800-1600A incluem um grupo de feedback de posição e um grupo de feedback de alarme como padrão.Para os produtos de corrente 63A e inferiores, só está disponível um grupo de feedback de posição.
