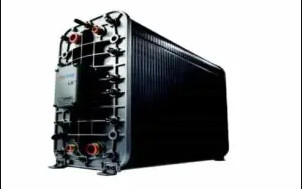

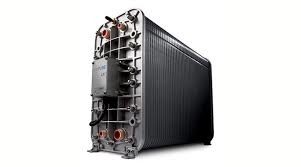

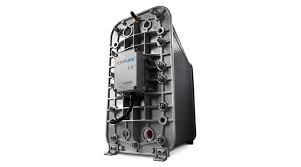

O IP-LXM18Z é um modelo comumente utilizado do módulo EDI IONPURE da Siemens.Possui uma longa vida útil e uma elevada qualidade da águaDesde que a qualidade da água de entrada satisfaça os requisitos, pode ser obtida água pura com uma resistividade superior a 17 MΩ.
Parâmetros do módulo EDI da Siemens IP-LXM18Z
| Marca: |
Siemens IONPURE |
| Fluxo mínimo de água em m3/h (gpm): |
1.1 (4.5) |
| Fluxo nominal de água m3/h (gpm): |
2.0 (9.0) |
| Intervalo de caudal de água projetado m3/h (gpm): |
2.0-3.1 (9.0-13.5) |
| Peso de transporte em kg (lbs): |
99 (217) |
| Peso de funcionamento kg (lbs): |
74 (163) |

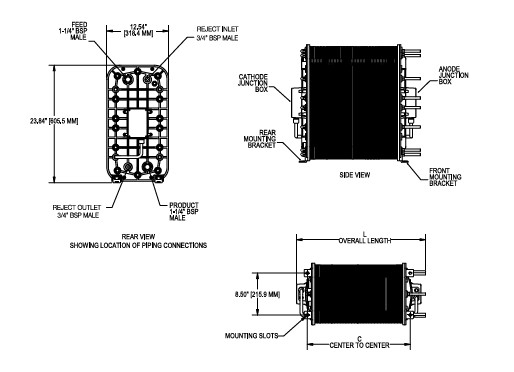

| L (mm): |
488.2 |
| Distância do centro da ranhura de instalação (mm): |
353.8 |
| Tensão de CC: |
0 a 300 V |
| Conductividade da água de entrada: |
< 40 pS/cm |
| Taxa de recuperação: |
90-95% |
| Pressão máxima admissível na entrada de água: |
7 bar (100 psi) |
| Intervalo de queda de pressão ao caudal nominal de água: |
10,7-2,5 bar (25-37 psi) |
| Temperatura máxima admissível da entrada de água: |
45°C (113°F) |
| Resistividade à água |
| Fluxo mínimo de água: |
17 MΩ |
| Fluxo nominal de água: |
15 MΩ |
| Fluxo máximo de água: |
7 MΩ |
| Taxa de remoção de silício (SiO2): |
90 a 99% |
Parâmetros de influência
| Fonte de água influente: |
Água produzida pela RO |
| Temperatura: |
5-45°C (41-113°F) |
| Pressão de influência: |
1.4-7bar (20-100psi) |
| Nitrogénio total máximo (em Cl2): |
< 0,02 ppm |
| Ferro (como Fe): |
< 0,01 ppm |
| Manganês (em Mn): |
< 0,01 ppm |
| Sulfeto (S2-): |
< 0,01 ppm |
| Valor de pH: |
4 a 11 |
| Dureza total (em CaCO3): |
< 1,0 ppm |
| Matéria orgânica dissolvida (TOC, em C): |
< 0,5 ppm |
| Silicio (como SiO2): |
< 1,0 ppm |
Características estruturais do módulo EDI da Siemens IP-LXM18Z
O módulo EDI da Siemens é um dispositivo composto de resina e câmara de membrana.
O módulo Siemens IP-LXM18Z é constituído principalmente por um sistema de pré-tratamento de líquido de alimentação, um sistema de pré-tratamento de camadas de membrana, uma camada de membrana, um eletrodo, um sistema de controlo de processo e um sistema de alimentação.
De acordo com o diagrama estrutural, a pilha de membrana EDI é composta por um certo número de unidades colocadas entre dois elétrodos.A câmara de água doce a dessalinizar e a câmara de água concentrada para recolher os íons de impurezas removidos.
Princípio de funcionamento do módulo EDI da Siemens IP-LXM18Z
O módulo EDI da Siemens IP-LXM18Z utiliza membranas de troca de aniões e catiões dispostas alternadamente entre elétrodos positivos e negativos e as separa com divisórias especiais para formar dois sistemas:desalinização e concentraçãoQuando a salmoura é introduzida no compartimento, sob a ação do campo elétrico de corrente contínua, os cátions migram para o cátodo e só podem passar pela membrana de troca de cátions,e os aniões migram para o ânodo e só podem passar através da membrana de troca de aniões, de modo a que a salmoura na câmara de dessalinização seja dessalinizada e a salmoura na câmara de concentração seja concentrada.
Esta tecnologia de utilização de água eletrolítica para substituição de íons é chamada de tecnologia EDI de eletro-deionização.É uma nova tecnologia de preparação de água pura que surgiu nos últimos anos.As vantagens desta tecnologia são muito proeminentes, pois resolve as deficiências da eletrodiálise, que não pode dessalinizar profundamente, e pode garantir que o intercâmbio iónico funcione continuamente.Pode funcionar 24 horas por dia., e a qualidade da água produzida é estável, o que pode satisfazer os requisitos da água ultrapura e da água da caldeira em termos de resistividade, dureza e silício.
A pilha de membrana da série LX-Z é um CEDI industrial desenvolvido pela Siemens para dessalinização de águas residuais industriais e desionização de água ultrapura industrial.O EDI tem uma longa vida útil e pode funcionar continuamente para satisfazer as necessidades de produção industrial sem parar para regeneraçãoNo entanto, a Siemens EDI também tem elevados requisitos para a qualidade da água de entrada.
Normas de garantia da qualidade
Certificação da marca CE, each module is strictly tested before leaving the factory to meet the high standards of the industry and is manufactured under the conditions of complying with ISO 9001 and ISO 14000 quality and environmental management system standards.
O módulo IONPURE LX-Z tem as seguintes vantagens significativas:
* Ampla gama de fluxo, taxa de fluxo de módulo único de 0,22 metros cúbicos/hora (1 galão/minuto) a 10 metros cúbicos/hora (44 galões/minuto), satisfazendo as necessidades de vários cenários de aplicação.
* Custos operacionais significativamente mais baixos em comparação com os métodos tradicionais de troca de íons.
* Não é necessário utilizar produtos químicos para gerar água desionizada de qualidade de leito misto.
* Obter uma produção contínua em vez de um tratamento por lotes para garantir uma qualidade da água estável e fiável.
* Adotar um projeto de vedação de anel O duplo para garantir uma operação sem fugas.
* Não são necessários sistema de neutralização de ácido, base ou depósito de água desionizada substituível.
* Preenchido com resina de qualidade superior para um desempenho óptimo e facilidade de utilização.
* Apoiar a operação contínua para garantir o abastecimento ininterrupto de água.
* Capaz de suportar a entrada de água até 0,05 ppm (conteúdo total de íons cloreto).
* O material das peças molhadas cumpre as normas NSF® 14 e NSF® 61, o que é seguro e fiável.
Sobre o ambiente operacional do módulo IONPURE LX-Z:
O módulo deve ser instalado em ambientes fechados, longe da luz solar direta, assegurando que a temperatura ambiente não exceda os 45 °C para garantir o seu funcionamento estável e eficiente.Isto pode prolongar eficazmente a vida útil do módulo, assegurando simultaneamente a estabilidade e a fiabilidade da qualidade da água.
| TÍPICO Módulo Performance |
| FuncionamentoParâmetros |
|
| Recuperação |
90 ‰ 95% |
| DCVoltagem |
0 ¢ 400 |
| DCAmperagem |
1.06.0 |
| Produto ÁguaQualidade |
|
| ProdutoResistividade |
Fluxo mínimo > 17 MW-cm*† Máximo Fluxo > 7 MW-cm*† |
| Fibras de silicone (SiO2)Eliminação |
90 ‰ 99%, Dependendo em alimentos para animais Condições |
* O desempenho real pode ser estimado com precisão utilizando a ferramenta de previsão IP-Pro fornecida pela Ionpure.
* Os dados de desempenho baseiam-se em ensaios no valor equivalente máximo de condutividade da água de entrada (40 μS/cm), garantindo excelentes resultados de deionização em vários cenários de aplicação.
| Alimentação Água Especificações |
| Alimentos para animais Água Conductividade Equivalente,Incluindo CO2e Silício |
< 40 μS/cm |
| Alimentos para animais Água Fonte |
R.O. permear |
| Temperatura |
5° 45° C (41 ̊113 ̊F) |
| Entrada Pressão |
1.4 ¢ 6.9 barras (20 ¢ 100) (psig) |
| Número máximo Total Cloreto (como Cl2) |
< 0.05 ppm |
| Ferro (como Fe) |
< 0.01 ppm |
| Manganês (como M) |
< 0.01 ppm |
| Sulfeto (S2-) |
< 0.01 ppm |
| pH |
4 ¢ 11 |
| Total Dureza (como CaCO3) |
< 1.0 ppm |
| Dissolvido Produtos orgânicos (TOC) como C) |
< 0.5 ppm |
| Fibras de silicone (SiO2) |
< 1.0 ppm |
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, tais como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
