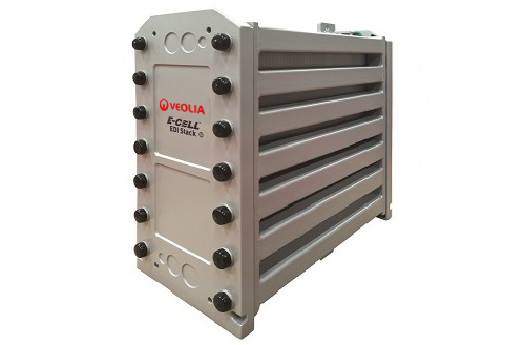

A tecnologia de eletrodeionização (EDI) E-Cell* da Veolia elimina os sais residuais e as espécies aquosas ionizáveis - como dióxido de carbono, sílica, amônia e boro - das fontes de água.Os sistemas EDI são construídos em torno do componente central chamado de pilha EDIA Veolia oferece várias opções de pilhas de E-Cell para uma ampla gama de aplicações e também fornece sistemas EDI pré-concebidos.Independentemente de comprar pilhas de E-Cell ou um sistema completoA Veolia possui a experiência, o alcance global e o desempenho comprovado para infundir confiança no seu sistema de água ultrapura ou de alta pureza.
|
Especificações
|
|
Marca
|
Veolia EDI
|
|
Ppm intercambiáveis
|
36
|
|
Barra de pressão de entrada
|
6.9
|
|
Pressão de entrada psi
|
100
|
|
Temperatura máxima °C
|
40
|
|
Temperatura máxima °F
|
104
|
|
Barra de queda de pressão
|
2,4-3,4
|
|
Diminuição de pressão psi
|
35 a 50
|
|
Recuperação em %
|
até 97 %
|
|
Conductividade μs/cm
|
< 62
|
|
Intervalo de pH
|
4-11
|
|
Fluxo m3/h
|
4, 2-7,8
|
|
Fluxo gpm/ft2
|
18-34 anos
|
|
Voltagem de potência V
|
0-400 VDC
|
|
Dimensões / Pesos
|
|
Peso de transporte em kg
|
165
|
|
Peso de embarque
|
364
|
|
Aplicação
|
Água para preparações injectáveis, Farmacêuticos, Laboratório
|
A figura a seguir mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto: MK-7 EDI Stack).

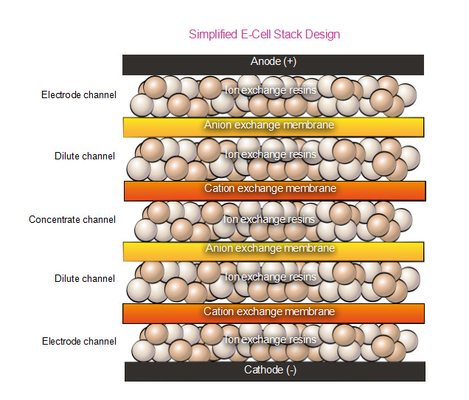

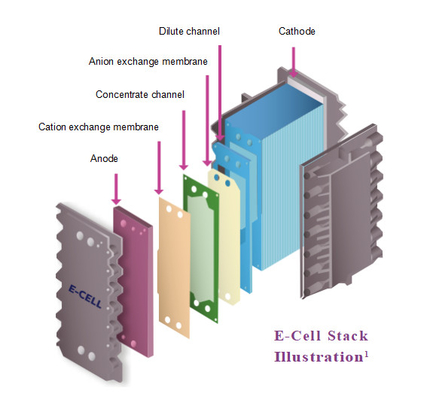

Como componente da linha de produtos de eletrodeionização E-Cell*, o E-Cell MK-7 Stack foi concebido para:
• Utilizar a corrente elétrica para fornecer água ultrapura para geração de energia, produção de painéis solares e inúmeras outras indústrias pesadas.
• Fornecer um desempenho de primeira linha, abrangendo os mais elevados padrões de qualidade da água do produto e o menor consumo de energia.
• Minimizar as exigências de limpeza em níveis mais elevados de dureza da água de alimentação através de uma operação contra corrente.
• Ser à prova de vazamentos, garantida.
• Operar continuamente e não implicar ácido ou cáustico para a regeneração da resina de troca de íons dentro da pilha.
• Não requer injecção de salmoura ou recirculação do concentrado.
A água do produto da E-Cell MK-7 pode ser confiável para atender às aplicações de água ultrapura mais rigorosas de hoje, incluindo:
• Água de alimentação para caldeiras desmineralizadas para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
• Água ultrapura para enxaguar painéis solares e outros microeletrônicos.
Garantia da qualidade
• Marcado com CE, RoHS, CSA e EAS.
• Fabricado numa instalação ISO 9001 e ISO 14001.
• As pilhas de E-Cell MK-7 são certificadas halal pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA))
Aplicações típicas
A água do produto da E-Cell MK-7 pode ser confiável para atender às aplicações de água ultrapura mais exigentes de hoje, como:
- Água de alimentação para caldeiras desmineralizadas para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
- Água ultrapura para enxaguar painéis solares e outros microeletrônicos.
- Água ultrapura para eletrolizar a geração de hidrogénio verde.
Garantia da qualidade
- Marcado com CE, RoHS, CSA e EAC.
- Fabricado numa instalação ISO 9001 e ISO 14001.
- Certificado pela UKCA.
- As pilhas E-Cell MK-7 são Halal certificadas pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®).
|
E-Cell MK-7 EmpilhadeiraEspecificações
|
|
Número nominal Fluxo
|
7.0 m3/h (31 gpm)
|
|
Fluxo Taxa Distância
|
4.2 ️ 7.8 m3/h (18 - Não. 34 gpm)
|
|
Transportes marítimos Peso
|
165 Quilos (364 (kg)
|
|
Dimensões
(largura x altura x profundidade)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
|
Produto Água QualidadeNotas 1
|
|
Garantias Disponível
|
|
Resistividade
|
≥ 16 - O quê?cm
|
|
Sódio
|
≤ 3ppb
|
|
Fibras de silicone (SiO2)
|
Como baixa como 5 ppb
|
|
Tipico Eliminação Eficiência
|
|
Sódio
|
≥ 990,9% remoção
|
|
Fibras de silicone (SiO2)
|
Para cima. para 99% remoção
|
|
FuncionamentoParâmetros
|
|
Recuperação
|
Para cima. para 97%
|
|
Voltagem
|
0 ¢ 400 VDC
|
|
Amperagem
|
0 ¢5.2 ADC
|
|
Entrada Pressão Notas 2
|
≤ 6.9 barras (100 psi)
|
|
Pressão Largue. Notas 3
|
2.4 ¢3.4 barras (35 ¢50 psi)
|
|
Alimentos para animais Água Especificações Notas 4
|
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 36 ppm
|
|
Conductividade Equivalente
|
≤ 62μS/cm
|
|
Temperatura
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Dureza total
(como CaCO3)Nota 6
|
≤ 1.0ppm
|
|
Silício (SiO)2)Nota 7
|
≤ 1.0ppm
|
|
Total Produtos orgânicos Carbono (TOC em C)
|
≤ 0.5ppm
|
|
TotalCloreto
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Ácidos graxos Notas 8
|
≤ 1.0ppm
|
|
pH
|
4 para11
|
|
Óleo &Gordura
|
Nenhum detectável
|
|
Particulados Notas 9
|
R.O.permear
|
|
Oxidação Agentes
|
Nenhum detectável
|
|
Cores Notas 10
|
≤ 5APHA
|
Notas:
1O software de projecção Winflows de referência para verificar a qualidade da água do produto esperada, bem como a resistividade, o sódio, oe garantias de desempenho de sílica que são oferecidas para as condições de projetoPara obter boro ou outras garantias, contacte a Veolia.
2A pressão de entrada é determinada pelos requisitos de pressão a jusante para os fluxos de produto e concentrado, a escolha da operação contracorrente ou co-corrente e a queda de pressão da pilha.
3. A caudal nominal e 25°C. Referência Winflows software de projecção para verificar as condições de projeto.
4Referir-se-á ao software de projecção Winflows e ao Manual do proprietário da pilha de E-Cell para verificar as especificações da água de alimentação para as condições de concepção.
5. TEA (ppm em CaCO3) - Anião total intercambiável, que representa a concentração de todos os aniões presentes na água de alimentação, incluindo as contribuições de OH-, CO2 e SiO2.Os fluxos de vento devem ser utilizados para confirmar que a água de alimentação TEA é aceitável nas condições de funcionamento específicas de aplicaçãoO valor da tabela é o do caudal mínimo e da temperatura máxima.
6. 1,0 ppm como limite de dureza da água de alimentação de CaCO3 aplica-se apenas à operação padrão de fluxo contracorrente.
7O limite de sílica admissível diminui para 0,5 ppm com dureza da água de alimentação superior a 0,5 ppm como CaCO3.
8O teor de boro na alimentação é limitado a 0,3 ppm como B sempre que exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm.Como níveis mais elevados de boro podem afetar o desempenhoSem estes requisitos, o limite é de 1,0 ppm de boro.
9. Osmose inversa (RO) ou água de alimentação equivalente: a RO fornece água de alimentação EDI substancialmente isenta de partículas, material coloidal e substâncias orgânicas de alto peso molecular,que podem contaminar meios de troca de iõesA qualidade de permeabilidade RO é especificada, uma vez que as pilhas de EDI contêm leitos embalados de meio de troca de íons que não podem ser lavados/fluidizados para remover partículas.Sistemas com um sistema aberto entre um sistema RO (ou outra fonte) e a E-Cell (ex.. tanque, descarbonizador) devem ser equipados com filtros imediatamente anteriores à célula E, para proteger a célula E contra a contaminação por partículas.será aceitável um filtro de 5 μm absoluto ou 1 μm nominal.
10. APHA - padrão/escala de cores nomeada pela Associação Americana de Saúde Pública e definida pela ASTM D1209.
Para mais modelos, clique em:A Comissão considera que a utilização de um módulo de ionização eletrodeionizante (EDI-Stack-Module/389.html) não pode ser considerada como uma medida de redução da poluição atmosférica.
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, tais como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
