O E-Cell MK-3 foi concebido para
• Fornecer água ultrapura para aplicações industriais, tais como energia, semicondutores e indústria geral.
• Produzir continuamente água de qualidade Mixed Bed.
• Não necessitam de ácido cáustico ou ácido para a regeneração da resina de intercâmbio iónico dentro da pilha.
• Garantir que não tenha fugas.
• Eliminar a injecção de salmoura e a recirculação de concentrado, simplificando a concepção do sistema.
Descrição e utilização

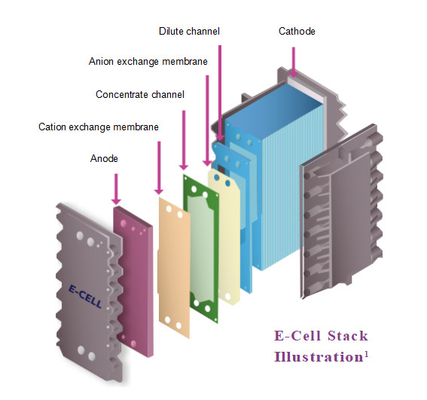

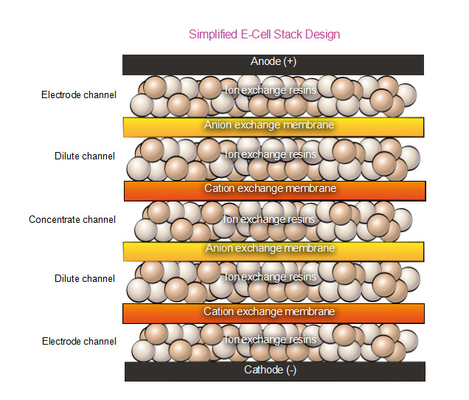

As pilhas E-Cell MK-3 são pilhas de eletro-deionização (EDI) que utilizam corrente elétrica para deionizar e polir a água permeada por osmose reversa (RO).A água do produto do MK-3 está a um nível ultrapuro exigido nas aplicações mais exigentes de hoje..
Aplicações típicas
• Microeletrónica
• Geração de energia
• Indústria geral

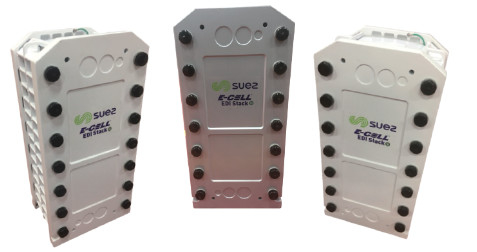

O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Cenários de aplicação típicos
A água do produto da E-Cell-3X pode ser utilizada de forma fiável para atender às aplicações de água ultrapura mais exigentes de hoje, incluindo, entre outros:
- Água ultrapura para enxaguar chips de semicondutores, painéis solares e outros dispositivos microeletrônicos.
- Água de alimentação desmineralizada para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
- Água ultrapura para geração de hidrogénio verde em eletrolisadores.
Para facilitar a concepção e aumentar a confiança na sua aplicação EDI, oferecemos previsões e garantias de desempenho da E-Cell, que podem ser obtidas através do software Winflows* ou contactando-nos.
Garantia da qualidade
- Marcação CE, RoHS, CSA e EAC
- Fabricado numa instalação ISO 9001 e ISO 14001
- Certificado pela UKCA
- As pilhas E-Cell-3X são Halal certificadas pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®)
| MK-3 Empilhadeira Especificações |
| Número nominal Fluxo |
3.4 m3/h (15 gpm) |
| Fluxo Taxa Distância |
1.6 ️ 4.5 m3/h (7.0 ¢ 20 gpm) |
| Transportes marítimos Peso |
100 Quilos (220 (kg) |
|
Dimensões
(largura x altura xprofundidade)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 16 - O quê?cm |
| Sódio |
≤ 3ppb |
| Fibras de silicone (SiO2) |
Como baixa como 5 ppb |
| Ácidos graxos |
Como baixa como 0.08 ppb |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| Ácidos graxos |
Para cima. para 96% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 96% |
| Voltagem |
0 ¢ 300 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
1.4 ¢2.8 barras 20 ¢ 40 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 63.6 ppm
|
| Conductividade Equivalente |
≤ 109μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Dureza total
(como CaCO3)Nota 6
|
≤ 1.0ppm |
| Silício (SiO)2)Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxos Notas 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| Particulados Notas 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Notas 10 |
≤ 5APHA |
Notas:
1O desempenho real pode variar de acordo com as condições do local.Garantias de desempenho do sódio e da sílica fornecidas em condições de projetoContacte-nos para obter boro ou outras garantias.
2A pressão de entrada é determinada pelos requisitos de pressão a jusante para os fluxos de produtos e concentrados, a escolha da operação contracorrente ou co-corrente e a queda da pressão da pilha.
3. A fluxo nominal e 25 °C. Consulte o Software de Previsão de Fluxos para verificar as condições de projeto.
4Referir-se-á ao software de previsão de fluxos de vento e ao manual de funcionamento da pilha de E-Cell para verificar as especificações da água de alimentação nas condições de projeto.
5. TEA (ppm em CaCO3) - Aniões intercambiáveis totais, isto representa a concentração de todos os aniões na água de alimentação, incluindo contribuições de OH-, CO2 e SiO2.Os fluxos de entrada devem ser utilizados para confirmar que o TEA da água de alimentação é aceitável nas condições de funcionamento da aplicação em causa.Os valores indicados no quadro são os do caudal mínimo e da temperatura máxima.
6. O limite de dureza da água de alimentação de 1,0 ppm em CaCO3 é apenas para a operação padrão contracorrente.
7. A taxas superiores ao caudal nominal, o limite de sílica admissível é reduzido.
8Quando exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm, o nível de boro de alimentação é limitado a 0,3 ppm como B, uma vez que níveis mais elevados de boro podem afetar o desempenho..Na ausência destes requisitos, o limite é de 1,0 ppm de boro.
9Osmose inversa (RO) ou Água de alimentação equivalente: A RO fornece água de alimentação para o EDI que é essencialmente livre de partículas, materiais coloidais,e matéria orgânica de alto peso molecular que podem contaminar os meios de troca de íonsUma vez que a pilha EDI contém camadas embaladas de meios de troca de iões que não podem ser lavados/fluidizados para remover partículas, é necessário especificar a qualidade do permeado de RO.Sistemas com um sistema aberto entre o sistema RO (ou outra fonte) e a E-Cell (e).por exemplo, tanque de armazenamento, descarbonizador) deve ter um filtro instalado imediatamente antes da célula E para proteger a célula E da contaminação por partículas.É aceitável um filtro absoluto de 5 μm ou um filtro nominal de 1 μm..
APHA - Padrão/escala de cores nomeado em homenagem à Associação Americana de Saúde Pública e definido pela ASTM.
Para mais modelos, clique em:A Comissão considera que a utilização de um módulo de ionização eletrodeionizante (EDI-Stack-Module/389.html) não pode ser considerada como uma medida de redução da poluição atmosférica.
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, tais como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
