O E-Cell*-3X foi concebido para:
• Fornecer água ultrapura para aplicações industriais, incluindo energia, semicondutores e indústria geral.
· Produzir água de qualidade de cama mista de forma contínua.
· Não exigem ácido cáustico ou ácido para a regeneração da resina de troca de iões dentro da pilha.
· Ser livre de fugas, garantida.
· Eliminar a injecção de salmoura e a recirculação de concentrados, simplificando a concepção do sistema.
Descrição e utilização

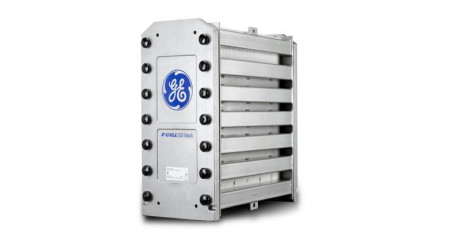

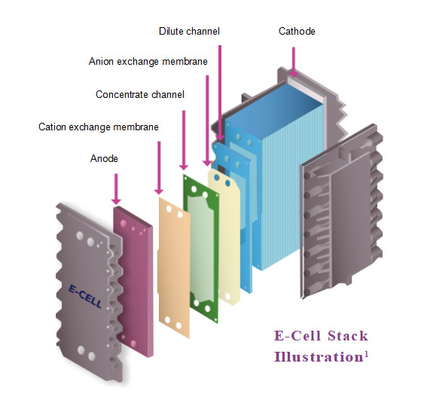

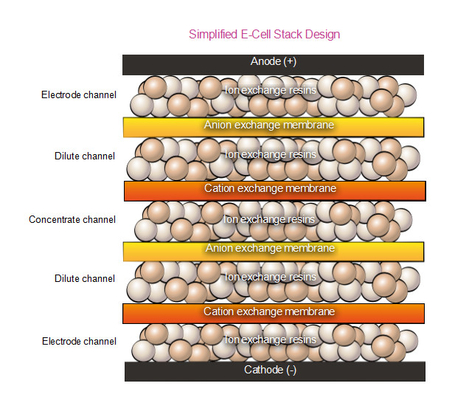

As pilhas E-Cell-3X são pilhas de eletrodeionização (EDI) que usam corrente elétrica para desionizar e polir a água permeada por osmose reversa (RO).A água do produto para a E-Cell-3X está a um nível Ultrapuro exigido nas exigentes aplicações de hoje.
Aplicações típicas
· Microeletrónica
· Geração de energia (NOx, alimentação da caldeira)
· Indústria geral
Garantia da qualidade
· Marcação CE, UL e CSA
· Fabricado numa instalação ISO 9001:2000
O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Cenários de aplicação típicos
A água do produto da E-Cell-3X pode ser utilizada de forma fiável para atender às aplicações de água ultrapura mais exigentes de hoje, incluindo, entre outros:
- Água ultrapura para enxaguar chips de semicondutores, painéis solares e outros dispositivos microeletrônicos.
- Água de alimentação desmineralizada para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
- Água ultrapura para geração de hidrogénio verde em eletrolisadores.
Para facilitar a concepção e aumentar a confiança na sua aplicação EDI, oferecemos previsões e garantias de desempenho da E-Cell, que podem ser obtidas através do software Winflows* ou contactando-nos.
Garantia da qualidade
- Marcação CE, RoHS, CSA e EAC
- Fabricado numa instalação ISO 9001 e ISO 14001
- Certificado pela UKCA
- As pilhas E-Cell-3X são Halal certificadas pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®)
| Especificações da pilha E-Cell-3X |
| Fluxo nominal |
5.0 m3/h |
220,0 gpm |
| Intervalo de taxa de fluxo |
2.27 6.36 m3/h |
10 ¢ 28 gpm |
| Peso do transporte |
135 kg |
298 libras. |
|
Dimensões
(largura x altura x profundidade)
|
31cm x 61cm x 66cm |
12 x 24 x 26 |
| Desempenho típico |
| Qualidade do produto |
| Resistividade |
> 16 MOhm-cm |
| Sódio |
< 3 ppb |
| Eliminação de sílica (SiO2) |
Até 99% ou < 5 ppb |
| Eliminação de boro |
> 95% |
| Parâmetros de funcionamento |
| Recuperação |
Até 95% |
| Fluxo de concentração |
Contador de corrente para o fluxo de produto1 |
| Voltagem |
0 ¢ 400 VDC |
| Amperagem |
0 ̊5.2 ADC |
| Pressão de entrada no caudal nominal |
4.1 ¢ 6,9 bar |
60 ‰ 100 psi |
| Diminuição da pressão no caudal nominal |
1.4 ∙ 2,8 bar |
20 ̊40 psi |
| Especificações máximas da água de alimentação |
| Água de alimentação - Aniões intercambiáveis totais (TEA em CaCO3) |
< 25 mg/l |
< 25 ppm |
| Água de alimentação ∆ Conductividade, equivalente NaHCO3 |
< 43 μS/cm |
< 43 μS/cm |
| Temperatura |
5 ̊40 ̊C |
40° 104° F |
| Dureza total (em CaCO3) |
< 1,0 mg/l |
< 1,0 ppm |
| Silício (SiO2) |
< 1,0 mg/l |
< 1,0 ppm |
| Carbono orgânico total (TOC em C) |
< 0,5 mg/l |
< 0,5 ppm |
| Cloreto total |
< 0,05 mg/l |
< 0,05 ppm |
O desempenho real pode variar dependendo das condições do local.
1 A operação de co-fluxo é aceitável quando as concentrações de dureza da alimentação são < 0,1 ppm como CaCO3.
| E-Cell Stacks |
| Descrição do produto |
Aplicação |
Fluxo nominal |
Intervalo de fluxo |
Resistividade |
Recuperação nominal |
Dureza |
| E-Cell-3X |
Indústria |
22 gpm
5.0 m3/h
|
10 ¢ 28 gpm
2.3 a 6.4 m3/h
|
> 16 MOhm-cm |
87-95% |
< 1,0 ppm |
| E-Cell MK-3 |
Indústria |
15 gpm
3.4 m3/h
|
7.5 ¢ 20 gpm
10,7 a 4,5 m3/h
|
> 16 MOhm-cm |
87-95% |
< 1,0 ppm |
| E-Cell MK-3Pharm |
Farmacêuticos |
15 gpm
3.4 m3/h
|
7.5 ¢ 20 gpm
10,7 a 4,5 m3/h
|
> 10 MOhm-cm |
87-95% |
< 1,0 ppm |
| E-Cell MK-3PharmHT |
Farmacêuticos
Água quente Desinfetável
|
15 gpm
3.4 m3/h
|
7.5 ¢ 20 gpm
10,7 a 4,5 m3/h
|
> 10 MOhm-cm |
87-95% |
< 1,0 ppm |
| E-Cell MK-3Mini |
Indústria Farmacêutica |
5 gpm
1.1 m3/h
|
2.5 a 6.5 gpm
00,6 a 1,5 m3/h
|
> 16 MOhm-cm |
78-93% |
< 1,0 ppm |
| E-Cell MK-3MiniHT |
Água quente industrial / farmacêutica Desinfetável |
5 gpm
1.1 m3/h
|
2.5 a 6.5 gpm
00,6 a 1,5 m3/h
|
> 10 MOhm-cm |
78-93% |
< 1,0 ppm |
| As pilhas de geração MK-2 são fornecidas apenas como pilhas de substituição para apoiar as instalações existentes do sistema. |
| E-Cell MK-2E |
Indústria |
15 gpm
3.4 m3/h
|
7.5 ¢ 20 gpm
10,7 a 4,5 m3/h
|
> 16 MOhm-cm |
90-95% |
< 0,5 ppm |
| E-Cell MK-2Pharm |
Farmacêuticos |
18 gpm
4.1 m3/h
|
7.5 ¢ 20 gpm
10,7 a 4,5 m3/h
|
> 10 MOhm-cm |
90-95% |
< 0,5 ppm |
| E-Cell MK-2PharmHT |
Farmacêuticos
Água quente Desinfetável
|
18 gpm
4.1 m3/h
|
7.5 ¢ 20 gpm
10,7 a 4,5 m3/h
|
> 10 MOhm-cm |
90-95% |
< 0,5 ppm |
| E-Cell MK-2Mini |
Indústria Farmacêutica |
5 gpm
1.1 m3/h
|
2.5 a 6.5 gpm
00,6 a 1,5 m3/h
|
> 16 MOhm-cm |
90-95% |
< 0,5 ppm |
| E-Cell MK-2MiniHT |
Água quente industrial / farmacêutica Desinfetável |
5 gpm
1.1 m3/h
|
2.5 a 6.5 gpm
00,6 a 1,5 m3/h
|
> 10 MOhm-cm |
90-95% |
< 0,5 ppm |
Outros pormenores sobre a pilha podem ser encontrados nas Fichas Informativas específicas da pilha.
Para mais modelos, clique em:A Comissão considera que a utilização de um módulo de ionização eletrodeionizante (EDI-Stack-Module/389.html) não pode ser considerada como uma medida de redução da poluição atmosférica.
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, tais como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
