| Modelo: |
E-CELL-3X Standard |
Fluxo de água: |
5 m3/h |
| Intervalo de caudal de água: |
20,27-6,36 m3/h |
Peso do transporte: |
150 kg |
| Pressão de entrada de água |
4.8-6.9bar (70-100psi) |
Caída de pressão ao caudal normal |
1.4-2.4 bar (20-35 psi) |
| Dimensões (W × H × D) |
30 cm × 61 cm × 48 cm(12×24×19) |
Silício (SiO2) até t |
99% |
Módulo de eletrodeionização industrial (EDI) E-CELL-3X
O módulo EDI do equipamento de preparação de água de alta pureza SUEZ E-CELL-3X é um módulo de eletrodeionização (EDI) que utiliza corrente elétrica para deionizar e polir a água de osmose reversa.A água produzida pelo E-CELL-3X é água ultrapura, que é adequado para as indústrias mais exigentes com requisitos de qualidade da água hoje.O módulo EDI GE E-CELL-3X americano adota tecnologia modular e pode adaptar-se a várias necessidades de tratamento de água, combinando diferentes números de módulosEsta tecnologia modular tornou-se um padrão técnico, proporcionando uma forte garantia para a produção de água de alta pureza em indústrias como geração de energia, microeletrónica,produtos químicos finos, e produtos farmacêuticos.
Descrição e utilização

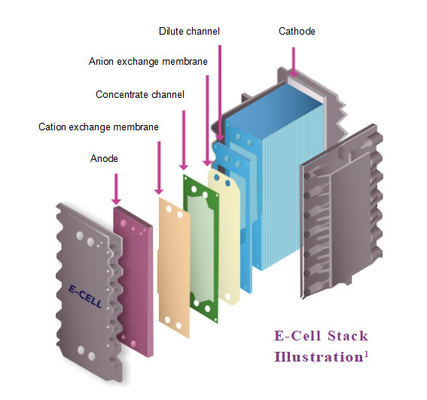

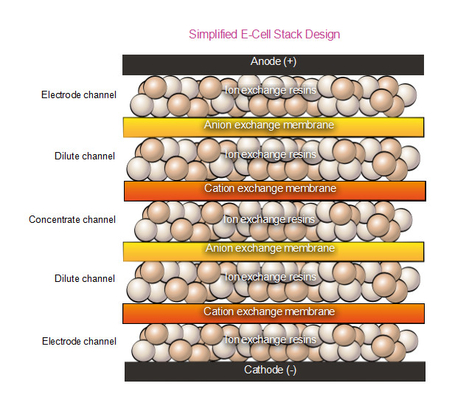

A EDI combina resinas tradicionais de troca de íons e tecnologia de eletrodiálise organicamente para remover íons poluentes na água. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberAo mesmo tempo, a corrente contínua pode ionizar as moléculas de água em íons hidrogénio e íons hidróxido e regenerar continuamente a resina.O EDI pode produzir água de alta pureza de forma contínua e previsível.
Padrões de qualidade
Marcado com CE, UL e CSA; fabricado numa instalação certificada ISO 9001:2000.
Características de desempenho do módulo EDI E-CELL-3X
• Resistividade: superior a 16 MΩ.cm
• Sódio: menos de 3 ppb
• Eliminação de sílica (SiO2): até 99% ou teor de efluente inferior a 5 ppb
• Eliminação de boro: superior a 95%
• Recuperação: até 95%
• Fluxo de concentrado: oposto ao fluxo de água
• Tensão: 0 - 300 VDC
• Intensidade de corrente: 0 - 5,2 ADC
• Pressão de entrada: 4,8 - 6,9 bar 70 - 100 psi
• Caída de pressão no caudal normal: 1,4 - 2,4 bar 20 - 35 psi

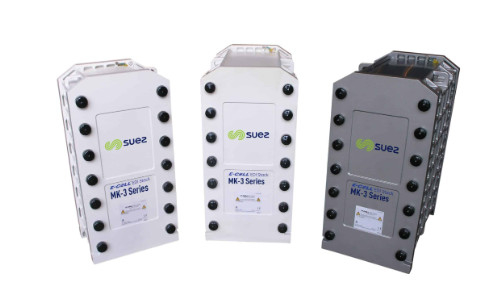

O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Cenários de aplicação típicos
A água do produto da E-Cell-3X pode ser utilizada de forma fiável para atender às aplicações de água ultrapura mais exigentes de hoje, incluindo, entre outros:
- Água ultrapura para enxaguar chips de semicondutores, painéis solares e outros dispositivos microeletrônicos.
- Água de alimentação desmineralizada para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
- Água ultrapura para geração de hidrogénio verde em eletrolisadores.
Para facilitar a concepção e aumentar a confiança na sua aplicação EDI, oferecemos previsões e garantias de desempenho da E-Cell, que podem ser obtidas através do software Winflows* ou contactando-nos.
Garantia da qualidade
- Marcação CE, RoHS, CSA e EAC
- Fabricado numa instalação ISO 9001 e ISO 14001
- Certificado pela UKCA
- As pilhas E-Cell-3X são Halal certificadas pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®)
| E-Cell-3X Empilhadeira Especificações |
| Número nominal Fluxo |
5.0 m3/h (22 gpm) |
| Fluxo Taxa Distância |
2.3 ¢ 6.4 m3/h (10 ¢ 28 gpm) |
| Transportes marítimos Peso |
165 Quilos (364 (kg) |
|
Dimensões
(largura x altura x profundidade)
|
30 cm x 61 cm x 72cm 12x24x29 |
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 16 - O quê?cm |
| Sódio |
≤ 3ppb |
| Fibras de silicone (SiO2) |
Como baixa como 5ppb |
| Ácidos graxos |
Como baixa como 0.08 ppb |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| Ácidos graxos |
Para cima. para 96% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 97% |
| Voltagem |
0 ¢ 400 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
1.4 ¢2.8 barras 20 ¢ 40 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 65 ppm
|
| Equivalente de condutividade |
≤ 112μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Dureza total (como CaCO)3)Nota 6 |
≤ 1.0ppm |
| Silício (SiO)2)Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxos Notas 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| Particulados Notas 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Notas 10 |
≤ 5APHA |
Notas:
1O desempenho real pode variar de acordo com as condições do local.Garantias de desempenho do sódio e da sílica fornecidas em condições de projetoContacte-nos para obter boro ou outras garantias.
2A pressão de entrada é determinada pelos requisitos de pressão a jusante para os fluxos de produtos e concentrados, a escolha da operação contracorrente ou co-corrente e a queda da pressão da pilha.
3. A fluxo nominal e 25 °C. Consulte o Software de Previsão de Fluxos para verificar as condições de projeto.
4Referir-se-á ao software de previsão de fluxos de vento e ao manual de funcionamento da pilha de E-Cell para verificar as especificações da água de alimentação nas condições de projeto.
5. TEA (ppm em CaCO3) - Aniões intercambiáveis totais, isto representa a concentração de todos os aniões na água de alimentação, incluindo contribuições de OH-, CO2 e SiO2.Os fluxos de entrada devem ser utilizados para confirmar que o TEA da água de alimentação é aceitável nas condições de funcionamento da aplicação em causa.Os valores indicados no quadro são os do caudal mínimo e da temperatura máxima.
6. O limite de dureza da água de alimentação de 1,0 ppm em CaCO3 é apenas para a operação padrão contracorrente.
7. A taxas superiores ao caudal nominal, o limite de sílica admissível é reduzido.
8Quando exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm, o nível de boro de alimentação é limitado a 0,3 ppm como B, uma vez que níveis mais elevados de boro podem afetar o desempenho..Na ausência destes requisitos, o limite é de 1,0 ppm de boro.
9Osmose inversa (RO) ou Água de alimentação equivalente: A RO fornece água de alimentação para o EDI que é essencialmente livre de partículas, materiais coloidais,e matéria orgânica de alto peso molecular que podem contaminar os meios de troca de íonsUma vez que a pilha EDI contém camadas embaladas de meios de troca de iões que não podem ser lavados/fluidizados para remover partículas, é necessário especificar a qualidade do permeado de RO.Sistemas com um sistema aberto entre o sistema RO (ou outra fonte) e a E-Cell (e).por exemplo, tanque de armazenamento, descarbonizador) deve ter um filtro instalado imediatamente antes da célula E para proteger a célula E da contaminação por partículas.É aceitável um filtro absoluto de 5 μm ou um filtro nominal de 1 μm..
APHA - Padrão/escala de cores nomeado em homenagem à Associação Americana de Saúde Pública e definido pela ASTM.
