O MK-7 foi concebido para:
• Fornecer água ultrapura para aplicações industriais, incluindo energia e indústria em geral.
• Produzir continuamente água de qualidade de cama mista.
• Não exigem ácido cáustico ou ácido para a regeneração da resina de troca de iões dentro da pilha.
• Ser livre de fugas, garantida.
• Eliminar a injecção de salmoura e a recirculação de concentrado, simplificando a concepção do sistema.
Descrição e utilização
MK-7 são pilhas de eletrodeionização (EDI) de alto fluxo que utilizam corrente elétrica para desionizar e polir a água permeada por osmose reversa (RO).A água do produto MK-7 está a um nível ultrapuro exigido nas aplicações mais exigentes de hoje..
Aplicações típicas
• Geração de energia
• Indústria geral
Especificações
| Fabricante |
Suez |
| Série |
E-Cell |
| Número do modelo |
MK-7 |
| Número da parte |
MK-7 |
| Aplicações |
Desempenho típico
Resistividade: > 16 MOhm-cm
Sódio: < 3 ppb
Eliminação de sílica (SiO2): até 99% ou < 5 ppb
Eliminação de boro: > 95%
Parâmetros de funcionamento
Recuperação: Até 97%
Fluxo de concentrado (contra fluxo de produto): contracorrente, dureza > 0,10 ppm como CaCO3
Voltagem: 0 ¢ 300 VDC
Ampéragem: 0 5.2 ADC
Pressão de entrada: 3,1 bar 6,9 bar 45 psi
Diminuição de pressão: 1,4 ∼2,8 bar 20 ∼40 psi |
| Descrição |
Fluxo nominal: 26 gpm (6,0 m3/h)
Faixa de taxa de fluxo: 18 34 gpm (4,2 7,8 m3/h)
Fluxo máximo: 34 gpm |
| Peso do transporte |
300 lbs (137 kg) |
| Duração total |
26" (66 cm) |
| Largura global |
12" (30 cm) |
| Altura total |
24" (61 cm) |

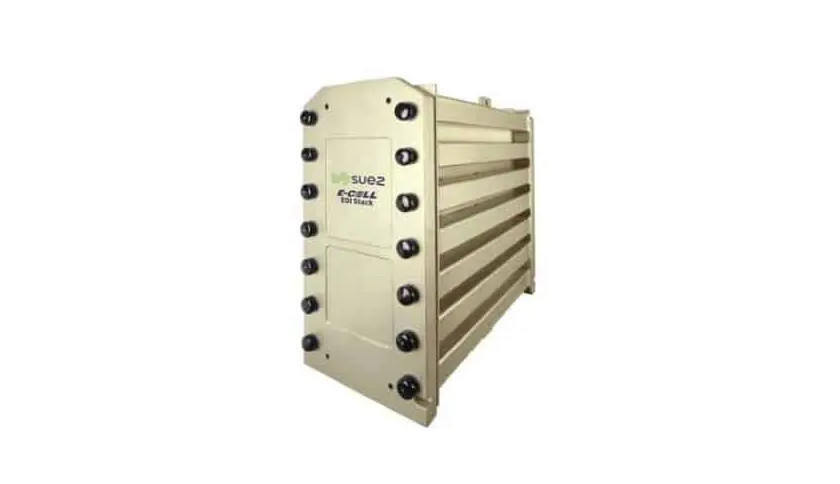

A figura a seguir mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto: MK-7 EDI Stack).
Aplicações típicas
A água do produto da E-Cell MK-7 pode ser confiável para atender às aplicações de água ultrapura mais exigentes de hoje, como:
- Água de alimentação para caldeiras desmineralizadas para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
- Água ultrapura para enxaguar painéis solares e outros microeletrônicos.
- Água ultrapura para eletrolizar a geração de hidrogénio verde.
Garantia da qualidade
- Marcado com CE, RoHS, CSA e EAC.
- Fabricado numa instalação ISO 9001 e ISO 14001.
- Certificado pela UKCA.
- As pilhas E-Cell MK-7 são Halal certificadas pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®).
| E-Cell MK-7 EmpilhadeiraEspecificações |
| Número nominal Fluxo |
7.0 m3/h (31 gpm) |
| Fluxo Taxa Distância |
4.2 ️ 7.8 m3/h (18 - Não. 34 gpm) |
| Transportes marítimos Peso |
165 Quilos (364 (kg) |
|
Dimensões
(largura x altura x profundidade)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 16 - O quê?cm |
| Sódio |
≤ 3ppb |
| Fibras de silicone (SiO2) |
Como baixa como 5 ppb |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 97% |
| Voltagem |
0 ¢ 400 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
2.4 ¢3.4 barras (35 ¢50 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 36 ppm
|
| Conductividade Equivalente |
≤ 62μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Dureza total
(como CaCO3)Nota 6
|
≤ 1.0ppm |
| Silício (SiO)2)Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxos Notas 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| Particulados Notas 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Notas 10 |
≤ 5APHA |
Notas:
1O software de projecção Winflows de referência para verificar a qualidade da água do produto esperada, bem como a resistividade, o sódio, oe garantias de desempenho de sílica que são oferecidas para as condições de projetoPara obter boro ou outras garantias, contacte a Veolia.
2A pressão de entrada é determinada pelos requisitos de pressão a jusante para os fluxos de produto e concentrado, a escolha da operação contracorrente ou co-corrente e a queda de pressão da pilha.
3. A caudal nominal e 25°C. Referência Winflows software de projecção para verificar as condições de projeto.
4Referir-se-á ao software de projecção Winflows e ao Manual do proprietário da pilha de E-Cell para verificar as especificações da água de alimentação para as condições de concepção.
5. TEA (ppm em CaCO3) - Anião total intercambiável, que representa a concentração de todos os aniões presentes na água de alimentação, incluindo as contribuições de OH-, CO2 e SiO2.Os fluxos de vento devem ser utilizados para confirmar que a água de alimentação TEA é aceitável nas condições de funcionamento específicas de aplicaçãoO valor da tabela é o do caudal mínimo e da temperatura máxima.
6. 1,0 ppm como limite de dureza da água de alimentação de CaCO3 aplica-se apenas à operação padrão de fluxo contracorrente.
7. O limite de sílica admissível diminui acima de 5 m3/h de fluxo. O limite de sílica admissível diminui para 0,5 ppm com dureza da água de alimentação acima de 0,5 ppm como CaCO3.
8O teor de boro na alimentação é limitado a 0,3 ppm como B sempre que exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm.Como níveis mais elevados de boro podem afetar o desempenhoSem estes requisitos, o limite é de 1,0 ppm de boro.
9. Osmose inversa (RO) ou água de alimentação equivalente: a RO fornece água de alimentação EDI substancialmente isenta de partículas, material coloidal e substâncias orgânicas de alto peso molecular,que podem contaminar meios de troca de iõesA qualidade de permeabilidade RO é especificada, uma vez que as pilhas de EDI contêm leitos embalados de meio de troca de íons que não podem ser lavados/fluidizados para remover partículas.Sistemas com um sistema aberto entre um sistema RO (ou outra fonte) e a E-Cell (ex.. tanque, descarbonizador) devem ser equipados com filtros imediatamente anteriores à célula E, para proteger a célula E contra a contaminação por partículas.será aceitável um filtro de 5 μm absoluto ou 1 μm nominal.
10. APHA - padrão/escala de cores nomeado para a Associação Americana de Saúde Pública e definido pela ASTM D1209.
Para mais modelos, clique em:A Comissão considera que a utilização de um módulo de ionização eletrodeionizante (EDI-Stack-Module/389.html) não pode ser considerada como uma medida de redução da poluição atmosférica.
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, tais como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
