MK3pharmHT - Célula EDI
O módulo MK-3pharmHT é uma célula EDI capaz de gerar água desmineralizada a um nível extremamente elevado de pureza para aplicações farmacêuticas.Os íons são eliminados através de uma resina de troca de íonsPor conseguinte, não são necessárias interrupções do processo e produtos químicos regeneradores para restabelecer a sua funcionalidade.
Além disso, o módulo pode ser submetido a uma desinfecção térmica (160 ciclos a T < 85 oC - P < 2,1 bar).é possível otimizar a qualidade da água produzida também do ponto de vista microbiológico.
Dados técnicos:
| Pressão de projeto da célula-ETMmódulo |
6.2 bar |
| Pressão de trabalho |
30,1-6,2 bar |
| Perda de carga |
10,4-2,4 bar |
| Temperatura de funcionamento |
4.4-40oC |
| Membrana |
Asahi Glass Corporation (AGC) |
| Resinas de troca de íons |
Mitsubishi Chemical |
| Materiais de ânodo |
IrOx/TiO2Su Ti |
| Material de catodo |
aço inoxidável |
| Dimensões |
300 x 480 x h 610 mm |
| Peso |
92 kg |
| Conexões |
TC (1" para alimentos para animais - 3/4" para concentrado) |
Função:
| Fluxo mínimo |
1.6 m3/h |
| Fluxo máximo |
4.6 m3/h |
| Fluxo normal |
4.1 m3/h |
| Recuperação |
90-95% |
| Tensão de alimentação |
300 VDC (máximo) |
| Corrente |
0.5 - 5.2 A |
| Qualidade da água produzida |
resistência > 10 MΩ-cm |
A água fornecida deve satisfazer os seguintes requisitos:
| Constituinte |
Unidade |
Fornecimento de energia |
| TEA* |
ppm CaCO3 |
< 25 @ 4,1 m3/h |
| Conductividade |
uS/cm |
< 43 |
| pH |
|
de 5 a 9 |
| Dureza |
ppm CaCO3 |
< 1 |
| Silício (reativo) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| Cloreto total |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 minutos. |
|
< 1.0 |
| Turbidez |
NTU |
< 1.0 |
| Óleo e gorduras |
|
Não detectável |
| Agentes oxidantes |
|
Não detectável |
| Cores |
APHA |
< 5 |
* TEA representa a carga aniónica total, incluindo o CO2
Em qualquer caso, o módulo deve ser protegido contra componentes susceptíveis de danificar a resina ou as membranas, bem como contra o excesso de pressão e os fenômenos de martelo de água.
Nota: A alimentação do módulo deve ser permeada por osmose reversa ou água com características equivalentes.Os parâmetros acima indicados devem ser considerados valores máximos para cada contaminante individual, e a qualidade da água de entrada compatível com uma aplicação específica deve ser determinada caso a caso.

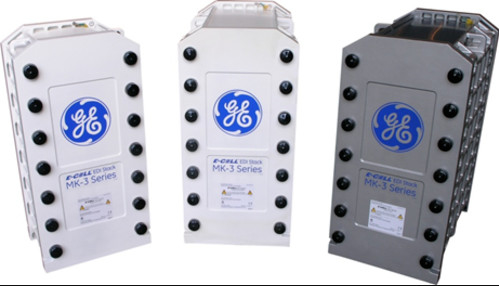

O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Aplicações típicas
O E-Cell MK-3PharmHT Stack produz água ultrapura que supera consistentemente os padrões de qualidade estabelecidos pela USP, EP e outras farmacopeias em uma variedade de aplicações.
* Produção de água para fins de injecção.
* Fornecimento de água purificada de qualidade farmacêutica.
* Servir de fonte para sistemas de água purificada de laboratório.
Para simplificar o processo de concepção e aumentar ainda mais a confiança na sua aplicação EDI,A Veolia oferece projecções de desempenho e garantias para o E-Cell MK-3PharmHT através do software Winflows* ou por contacto directo.
Garantia da qualidade
O E-Cell MK-3PharmHT Stack garante uma qualidade excepcional com várias certificações e conformidade:
* Marcações CE, RoHS, CSA e EAC para segurança e conformidade ambiental.
* Todos os materiais em contacto com os fluidos tratados pela pilha cumprem os regulamentos da FDA, garantindo a segurança para aplicações farmacêuticas e biotecnológicas.
* Certificação UKCA de conformidade com as normas britânicas.
* Fabricado numa instalação ISO 9001 e ISO 14001, garantindo processos de produção de alta qualidade e sustentabilidade ambiental.
* Certificação Halal pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®), garantindo o cumprimento das leis dietéticas islâmicas.
Essas garantias proporcionam tranquilidade na adoção do E-Cell MK-3PharmHT Stack para suas necessidades de água ultrapura.
| MK-3PharmHT Empilhadeira Especificações |
| Número nominal Fluxo |
3.4 m3/h (15 gpm) |
| Fluxo Taxa Distância |
1.6 ¢5.4 m3/h (7,0 ¢23.8 gpm) |
| Transportes marítimos Peso |
100 Quilos (220 (kg) |
|
Dimensões
(largura x altura x profundidade)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 10 - O quê?cm |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 96% |
| Voltagem |
0 ¢ 300 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
1.4 ¢2.8 barras |
20 ¢ 40 psi |
| Saneamento com água quente Ciclos |
160 |
| Número máximo DesinfecçãoTemperatura |
85oC (F) |
| Número máximo Pressão de entrada de saneamento |
2.1 barras (30 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 63.6ppm
|
| Conductividade Equivalente |
≤ 109μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Dureza total (como CaCO)3)Nota 6 |
≤ 1.0ppm |
| Silício (SiO)2)Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxos Notas 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| Particulados Notas 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Notas 10 |
≤ 5APHA |
Observações sobre o funcionamento e utilização da pilha E-Cell MK-3PharmHT:
1.Variações de desempenho:Utilize o software de projecção Winflows para avaliar a qualidade da água esperada, resistividade, sódio,e garantias de desempenho de sílica adaptadas às suas condições de projetoPara informações sobre o boro ou garantias adicionais, contacte a Veolia.
2.Determinação da pressão de entrada:A pressão de entrada é influenciada pelos requisitos de pressão a jusante para os fluxos de produto e concentrado, a escolha da operação contra-corrente ou co-corrente,e a queda de pressão através da pilha.
3.Condições nominais:Todas as especificações são dadas a caudais nominais e 25 °C. Para verificação específica do projecto, consulte o software de projecção Winflows.
4.Especificações da água de alimentação:Verifique as especificações da água de alimentação para as suas condições de projeto utilizando o software de projecção Winflows e o Manual do Proprietário da E-Cell Stack.
5.TEA (anião total intercambiável):O TEA representa a concentração coletiva de todos os aniões presentes na água de alimentação, incluindo as contribuições de OH-, CO2 e SiO2.É essencial usar Winflows para garantir que a água de alimentação TEA é aceitável sob as condições de funcionamento específicas da aplicaçãoO valor tabulado é fornecido no caudal mínimo e na temperatura máxima.
6.Limites de dureza da água de alimentação:O limite de dureza da água de alimentação de 1,0 ppm em CaCO3 aplica-se especificamente à operação padrão de fluxo contracorrente.1 ppm em CaCO3.
7.Considerações relativas ao limite de sílica:O limite admissível de sílica diminui à medida que o caudal excede os valores nominais.
8.Nível de abastecimento de boro:O teor de boro na alimentação não deve exceder 0,3 ppm como B sempre que exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm.Níveis mais elevados de boro podem comprometer o desempenhoNa ausência destes requisitos, o limite é de 1,0 ppm de boro.
9.Osmósis reversa ou água de alimentação equivalente:Recomenda-se a utilização de RO, uma vez que fornece água de alimentação EDI que é amplamente livre de partículas, material coloidal e substâncias orgânicas de alto peso molecular que podem contaminar os meios de troca iônica.Isto é crucial, uma vez que as pilhas de EDI não podem ser lavadas/fluidizadas para remover partículasOs sistemas com uma configuração aberta entre o RO (ou outra fonte) e a E-Cell devem incluir filtros a montante da E-Cell para proteger contra a contaminação por partículas.um filtro de 5 μm absoluto ou 1 μm nominal é adequado.
10.Padrão de cores da APHA:APHA refere-se ao padrão/escala de cores nomeado para a Associação Americana de Saúde Pública e é definido pela ASTM D1209.
Consulte o software de projeção Winflows e outra documentação relevante para obter informações detalhadas e específicas sobre o funcionamento e a manutenção da pilha E-Cell MK-3PharmHT.
Para mais modelos, clique em:A Comissão considera que a utilização de um módulo de ionização eletrodeionizante (EDI-Stack-Module/389.html) não pode ser considerada como uma medida de redução da poluição atmosférica.
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, tais como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
