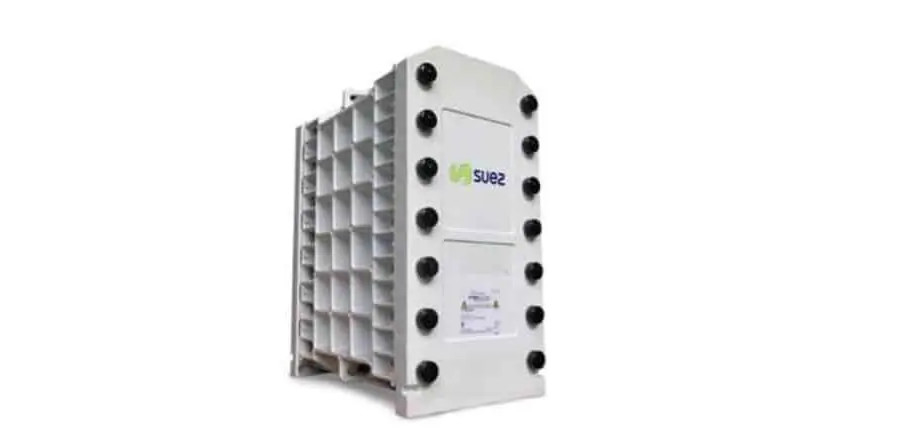

O E- Cell MK-3PharmHT é a única pilha farmacêutica de eletrodeionização (EDI) concebida para:
• Oferecer água ultrapura para uso farmacêutico.
• Seja desinfetável com água quente até 185oF (85oC) durante 160 ciclos.
• Operar sem recirculação do concentrado e sem injecção de salmoura.
• Não requer aperto de parafusos.
• Ser livre de fugas, garantida.
• Funcionar a baixa potência, < 300VDC.
Descrição e utilização:
As pilhas E-Cell MK-3PharmHT são pilhas EDI desinfetáveis com água quente que utilizam corrente elétrica para desionizar e polir a água permeada por osmose reversa (RO).A qualidade da água do produto MK-3PharmHT excede os níveis de qualidade USP necessários em aplicações farmacêuticas contemporâneas.
Aplicações típicas:
• Farmacêuticos
• Laboratório
Especificações
| Fabricante |
Suez |
| Série |
E-Cell Stack |
| Número do modelo |
MK-3PharmHT |
| Número da parte |
E-Cell Stack |
| Descrição |
Fluxo nominal: 18 gpm
Faixa de caudal: 7 - 20 gpm |
| Peso do transporte |
202 lbs (92 kg) |
| Características fundamentais |
Desempenho típico - Qualidade do produto
Resistividade: > 10 MOhm-cm
TOC: < 500 ppm
Desinfecção por água quente -
Número de ciclos de saneamento de 1 hora: 160 ciclos
Temperatura de saneamento: 176 a 185oF - 80 a 85oC
Pressão máxima de entrada de saneamento: 2,1 bar / 30 psi
Parâmetros de funcionamento -
Recuperação: Até 96%
Fluxo concentrado Corrente contadora - Corrente concomitante padrão < 0,1 ppm (como CaCO3) Dureza da alimentação
Voltagem: 0 a 300 VDC
Amperagem: 0 a 5,2 ADC
Pressão de entrada: Contador de corrente- 4,1 a 6,2 bar Corrente concomitante- 3,1 a 6,2 bar 60 a 90 psi 45 a 90 psi
Caída de pressão no caudal nominal: 1,4 a 2,4 bar - 20 a 35 psi |
| Duração total |
19" (48 cm) |
| Largura global |
12" (30 cm) |
| Altura total |
24" (61 cm) |
O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Aplicações típicas
O E-Cell MK-3PharmHT Stack produz água ultrapura que supera consistentemente os padrões de qualidade estabelecidos pela USP, EP e outras farmacopeias em uma variedade de aplicações.
* Produção de água para fins de injecção.
* Fornecimento de água purificada de qualidade farmacêutica.
* Servir de fonte para sistemas de água purificada de laboratório.
Para simplificar o processo de concepção e aumentar ainda mais a confiança na sua aplicação EDI,A Veolia oferece projecções de desempenho e garantias para o E-Cell MK-3PharmHT através do software Winflows* ou por contacto directo.
Garantia da qualidade
O E-Cell MK-3PharmHT Stack garante uma qualidade excepcional com várias certificações e conformidade:
* Marcações CE, RoHS, CSA e EAC para segurança e conformidade ambiental.
* Todos os materiais em contacto com os fluidos tratados pela pilha cumprem os regulamentos da FDA, garantindo a segurança para aplicações farmacêuticas e biotecnológicas.
* Certificação UKCA de conformidade com as normas britânicas.
* Fabricado numa instalação ISO 9001 e ISO 14001, garantindo processos de produção de alta qualidade e sustentabilidade ambiental.
* Certificação Halal pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®), garantindo o cumprimento das leis dietéticas islâmicas.
Essas garantias proporcionam tranquilidade na adoção do E-Cell MK-3PharmHT Stack para suas necessidades de água ultrapura.
| MK-3PharmHT Empilhadeira Especificações |
| Número nominal Fluxo |
3.4 m3/h (15 gpm) |
| Fluxo Taxa Distância |
1.6 ¢5.4 m3/h (7,0 ¢23.8 gpm) |
| Transportes marítimos Peso |
100 Quilos (220 (kg) |
|
Dimensões
(largura x altura x profundidade)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 10 - O quê?cm |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 96% |
| Voltagem |
0 ¢ 300 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
1.4 ¢2.8 barras |
20 ¢ 40 psi |
| Saneamento com água quente Ciclos |
160 |
| Número máximo DesinfecçãoTemperatura |
85oC (F) |
| Número máximo Pressão de entrada de saneamento |
2.1 barras (30 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 63.6ppm
|
| Conductividade Equivalente |
≤ 109μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Dureza total (como CaCO)3)Nota 6 |
≤ 1.0ppm |
| Silício (SiO)2)Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxos Notas 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| Particulados Notas 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Notas 10 |
≤ 5APHA |
Observações sobre o funcionamento e utilização da pilha E-Cell MK-3PharmHT:
1.Variações de desempenho:Utilize o software de projecção Winflows para avaliar a qualidade da água esperada, resistividade, sódio,e garantias de desempenho de sílica adaptadas às suas condições de projetoPara informações sobre o boro ou garantias adicionais, contacte a Veolia.
2.Determinação da pressão de entrada:A pressão de entrada é influenciada pelos requisitos de pressão a jusante para os fluxos de produto e concentrado, a escolha da operação contra-corrente ou co-corrente,e a queda de pressão através da pilha.
3.Condições nominais:Todas as especificações são dadas a caudais nominais e 25 °C. Para verificação específica do projecto, consulte o software de projecção Winflows.
4.Especificações da água de alimentação:Verifique as especificações da água de alimentação para as suas condições de projeto utilizando o software de projecção Winflows e o Manual do Proprietário da E-Cell Stack.
5.TEA (anião total intercambiável):O TEA representa a concentração coletiva de todos os aniões presentes na água de alimentação, incluindo as contribuições de OH-, CO2 e SiO2.É essencial usar Winflows para garantir que a água de alimentação TEA é aceitável sob as condições de funcionamento específicas da aplicaçãoO valor tabulado é fornecido no caudal mínimo e na temperatura máxima.
6.Limites de dureza da água de alimentação:O limite de dureza da água de alimentação de 1,0 ppm em CaCO3 aplica-se especificamente à operação padrão de fluxo contracorrente.1 ppm em CaCO3.
7.Considerações relativas ao limite de sílica:O limite admissível de sílica diminui à medida que o caudal excede os valores nominais.
8.Nível de abastecimento de boro:O teor de boro na alimentação não deve exceder 0,3 ppm como B sempre que exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm.Níveis mais elevados de boro podem comprometer o desempenhoNa ausência destes requisitos, o limite é de 1,0 ppm de boro.
9.Osmósis reversa ou água de alimentação equivalente:Recomenda-se a utilização de RO, uma vez que fornece água de alimentação EDI que é amplamente livre de partículas, material coloidal e substâncias orgânicas de alto peso molecular que podem contaminar os meios de troca iônica.Isto é crucial, uma vez que as pilhas de EDI não podem ser lavadas/fluidizadas para remover partículasOs sistemas com uma configuração aberta entre o RO (ou outra fonte) e a E-Cell devem incluir filtros a montante da E-Cell para proteger contra a contaminação por partículas.um filtro de 5 μm absoluto ou 1 μm nominal é adequado.
10.Padrão de cores da APHA:APHA refere-se ao padrão/escala de cores nomeado para a Associação Americana de Saúde Pública e é definido pela ASTM D1209.
Consulte o software de projeção Winflows e outra documentação relevante para obter informações detalhadas e específicas sobre o funcionamento e a manutenção da pilha E-Cell MK-3PharmHT.
