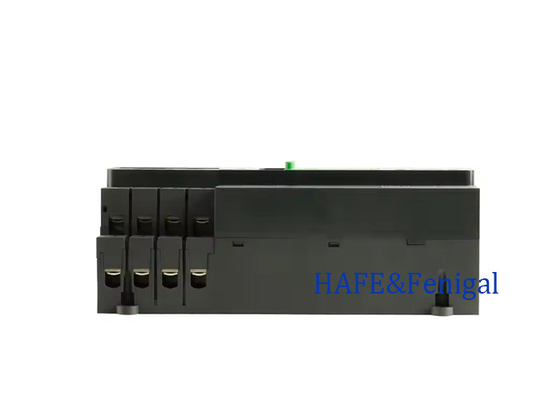

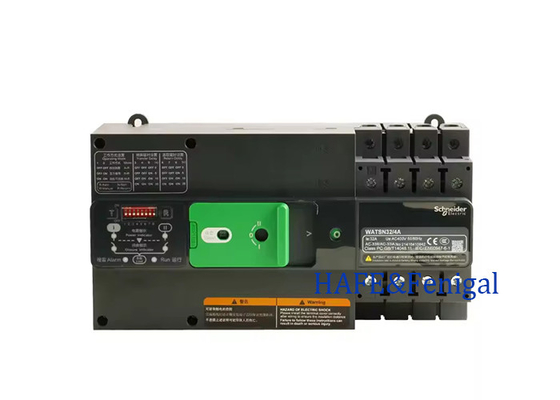

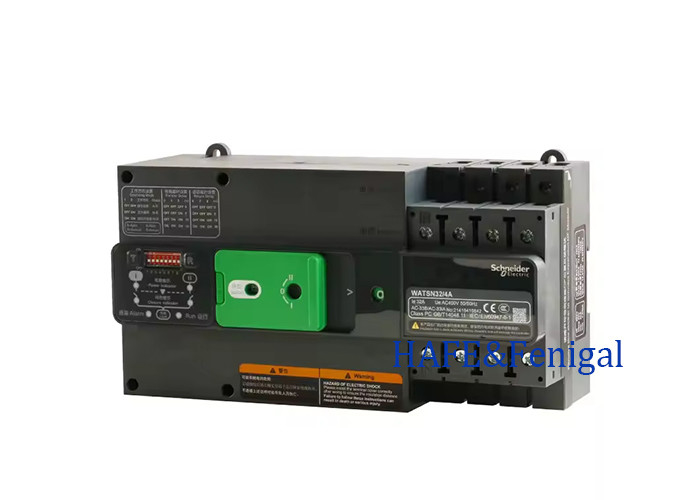

WATSN SÉRIES Interruptor automático de transferência de nível de PC WATSN-100/32/4A NA00324 100A/160A/250A/630A
Os benefícios desta nova geração de TransferPacT WATSN podem ser descritos como "compactos e requintados, com grandes promessas" com as palavras:
Compatível: com uma pequena dimensão, pode caber em espaços muito limitados, com um pequeno factor de forma, a largura do armário pode chegar a 400 mm.
Exquisito: design único e engenhoso. Três posições de excitação são integradas para proporcionar uma rápida mudança em milissegundos.
Refinado: excelente desempenho resultante de aperfeiçoamento repetido: categoria AC-33B, gama completa de corrente de resistência de curto prazo (Icw).
Qualidade: a qualidade e a segurança estão sempre em primeiro lugar.
Super: inteligentes e clássicos. controladores de alcance completo suportam protocolo de comunicação Modbus para permitir a interligação completa.
Diversidade: atender a diferentes necessidades: controlos simples e completos, certificação multi-sistema completa.
Flexível: permite construção e expansão flexíveis.
Personalizado: concebido para as suas necessidades. Totalmente equipado com sistema de controlo inteligente TIDE 2.0 e arquitetura de plataforma unificada.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuityIncorporando uma estrutura de acionamento de excitação, com o seu desempenho excepcional e qualidade de ponta,É amplamente aplicável em vários ambientes e atende a todos os clientes
Classe PC
• Equipamento de comutação de transferência baseado em dispositivos de comutação mecânicos, que não necessitam de energia eléctrica para manter os contactos principais abertos ou fechados e que possam fazer, transportar,e correntes de ruptura em condições normais de circuito, incluindo condições de sobrecarga operacional, e produzindo e resistindo a correntes de curto-circuito.
Extracto da IEC60947-6-1
O interruptor automático de transferência WATSN foi especialmente concebido em conformidade com os requisitos normalizados para a transferência de potência.
A utilização de um interruptor de estacionamento pode ser considerada como uma forma de proteção, mas tem uma grande resistência e capacidade de conectividade.
danificados devido a falhas como sobrecarga ou curto-circuito, mantendo assim uma conexão fiável dos circuitos.
| Quadro |
100 |
160 |
250 |
630 |
| Corrente de funcionamento nominal (A) IE AC-33B |
63 |
160 |
250 |
630 |
| Número de postes |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Posições operacionais |
3 |
3 |
3 |
3 |
| Tipos de controlo |
A,R |
A,R |
A,R |
A,R |
| Características elétricas determinadas pela norma GB/T 14048.11 (CEI 60947-6-1) |
|
|
|
|
|
| Voltagem de isolamento nominal (V) |
OU |
690 |
800 |
800 |
800 |
| Impulso nominal resistência à tensão (V) |
Uimp |
6000 |
8000 |
8000 |
8000 |
| Tensão de funcionamento nominal (V) |
UE AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380 a 415 V |
| Frequência de funcionamento nominal (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Corrente de resistência a curto prazo nominal (kA/60 ms) |
CQI |
5 |
10 |
10 |
12.6 |
| Capacidade nominal de produção de curto-circuito (kA) |
Cm |
7.65 |
17 |
17.24 |
25.55 |
| Corrente de pico (kA) |
Ipeak |
16.24 |
20.84 |
20.04 |
33.91 |
| Durabilidade mecânica |
8000 |
10000 |
10000 |
10000 |
| Durabilidade elétrica |
6000 |
6000 |
6000 |
6000 |
| Instalação e ligação |
|
|
|
|
|
| Método de instalação |
Ferrovia/placa de base |
Ferrovia/placa de base |
Placa de base |
Placa de base |
| Método de fiação |
Cabos |
Barras de borbulha |
Barras de borbulha |
Barras de borbulha |
| Dispositivo auxiliar |
|
|
|
|
|
| Sem cadeado |
■ |
■ |
■ |
■ |
| Feedback de posição |
□ |
□ |
■ |
■ |
| Cobertura do terminal |
□ |
□ |
- |
- |
| Fivela do carril |
□ |
□ |
- |
- |
| Cobertura de isolamento do terminal |
■ |
■ |
- |
- |
| Ecrã de isolamento de interfase |
- |
- |
□ |
□ |
Notas: ■ Padrão □ Opcional (1) 230 V/400 V por defeito
Notas:
Os tipos de controladores incluem: A - Tipo final; B - Tipo básico; D - Tipo inteligente
Corrente térmica convencional: 32, 40, 63, 80, 100, 160, 250, 400, 630
Número selecionável de postes: 3, 4 (todas as séries)
Classe de dispositivo elétrico: PC - sem protecção contra curto-circuito e sobrecarga
Modos de funcionamento: R - Mudança automática e recuperação automática; S - Mudança automática sem recuperação automática; I - Método de espera mútuo
Funções adicionais: ligação de proteção contra incêndio X; sinal de retroalimentação F (sinal de retroalimentação de posição); módulo de monitorização de corrente I (disponível apenas para controlador de tipo D)
*: Para os atuadores da série INT, não é necessário adicionar o texto marcado por "*" e o seguinte ".".
**: Podem ser fornecidos dois métodos de instalação: montado no dispositivo e montado no painel.
Por favor, adicione uma nota se for necessária a instalação de painéis.
