Modulos EDI da Veolia E-Cell-3X Produção máxima de água 6,4 m3/h Recuperação até 97%
As principais características dos módulos EDI da Veolia E-Cell-3x:
- Pureza inigualável: os módulos E-Cell-3x destacam-se pela sua capacidade de fornecer água excepcionalmente pura, eliminando eficazmente impurezas e contaminantes,Garantir um nível consistentemente elevado de qualidade da água.
- Eletrodeionização de ponta: através da utilização da tecnologia EDI de ponta, estes módulos proporcionam um tratamento de água contínuo, confiável e eficiente,Aumentar a eficiência e eficácia operacionais.
- Compromisso com a sustentabilidade: com uma forte ênfase na sustentabilidade, os módulos E-Cell-3x são projetados para eficiência energética e redução do uso de produtos químicos,Proporcionar soluções rentáveis e ecológicas.
- Soluções personalizadas: o projeto modular dos módulos E-Cell-3x permite a personalização e escalabilidade para atender às necessidades específicas de purificação e capacidade,Atendimento a uma gama diversificada de aplicações industriais.
- Durabilidade e fiabilidade: os módulos E-Cell-3x da Veolia, conhecidos pela sua robustez e fiabilidade, são construídos para suportar ambientes operacionais desafiadores,garantir um desempenho e uma longevidade consistentes.
Dados dos parâmetros
| Marca |
Veolia EDI |
| Ppm trocáveis |
65.0 |
| Barra de pressão de entrada |
6.9 |
| Pressão de entrada psi |
100 |
| Tipo de pilha |
E-Cell 3X |
| Temperatura máxima°C |
40 |
| Temperatura máxima°F |
104 |
| Barra de queda de pressão |
1,4-2,8 |
| Diminuição de pressão psi |
20 a 40 |
| Recuperação em % |
até 97 % |
| Fluxo m3/h |
23 a 6.4 |
| Ftaxa baixa gpm/ft2 |
10 a 28 |
| Voltagem de potência V |
0-400 VDC |
| Peso de transporte em kg |
165 |
| Peso de embarque |
364 |
| Aplicação |
Água ultrapura, água de alimentação da caldeira |
| E-Cell-3X Empilhadeira Especificações |
| Número nominal Fluxo |
5.0 m3/h (22 gpm) |
| Fluxo Taxa Distância |
2.3 ¢ 6.4 m3/h (10 ¢ 28 gpm) |
| Transportes marítimos Peso |
165 Quilos (364 (kg) |
|
Dimensões
(largura x altura x profundidade)
|
30 cm x 61 cm x 72cm 12x24x29 |
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 16 - O quê?cm |
| Sódio |
≤ 3ppb |
| Fibras de silicone (SiO2) |
Como baixa como 5ppb |
| Ácidos graxos |
Como baixa como 0.08 ppb |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| Ácidos graxos |
Para cima. para 96% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 97% |
| Voltagem |
0 ¢ 400 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
1.4 ¢2.8 barras 20 ¢ 40 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Total IntercambiávelAniões
(TEA) como CaCO3) Nota 5
|
≤ 65 ppm
|
| Equivalente de condutividade |
≤ 112μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Dureza total(como CaCO3) Nota 6 |
≤ 1.0ppm |
| Fibras de silicone (SiO2) Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxosNota 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| ParticuladosNota 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Nota 10 |
≤ 5APHA |
Veja abaixo os parâmetros pormenorizados
Descrição geral

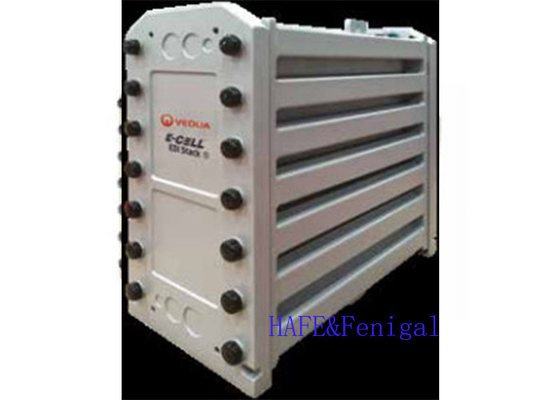

A pilha E-Cell-3X, um componente central da linha de produtos de eletrodeionização E-Cell*, é projetada para servir uma ampla gama de indústrias, garantindo água ultrapura para processos cruciais.Aqui está uma visão geral abrangente de suas principais características e benefícios:
Utilização de corrente elétrica:O E-Cell-3X Stack aproveita a corrente elétrica para produzir água ultrapura, crucial para a fabricação de semicondutores, geração de energia, produção de painéis solares, geração de hidrogénio verde,e numerosas outras indústrias pesadas.
Desempenho Premium:Esta pilha oferece um desempenho incomparável, oferecendo os mais altos padrões de qualidade da água do produto, alcançando o menor consumo de energia.
Requisitos mínimos de limpeza:O seu funcionamento contra corrente minimiza eficientemente a necessidade de limpeza frequente, mesmo quando se trata de água de alimentação com níveis de dureza mais elevados.
Projeto sem fugas:O E-Cell-3X Stack foi projetado para ser completamente livre de fugas, apoiado por uma garantia padrão de 3 anos para tranquilidade.
Função contínua:Funciona sem problemas, sem a necessidade de qualquer ácido cáustico ou ácido para a regeneração de resina de troca de íons dentro da pilha, garantindo a produção contínua de água ultrapura.
Injecção de salmoura eliminada e recirculação de concentrado:A pilha funciona de forma eficiente sem a necessidade de injecção de salmoura ou recirculação de concentrado, simplificando o processo geral de tratamento da água.

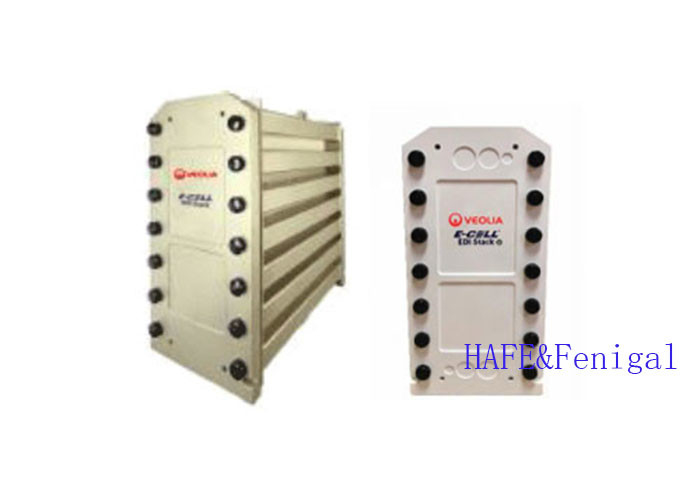

O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Cenários de aplicação típicos
A água do produto da E-Cell-3X pode ser utilizada de forma fiável para atender às aplicações de água ultrapura mais exigentes de hoje, incluindo, entre outros:
- Água ultrapura para enxaguar chips de semicondutores, painéis solares e outros dispositivos microeletrônicos.
- Água de alimentação desmineralizada para caldeiras de alta pressão em centrais eléctricas e outros locais industriais pesados.
- Água ultrapura para geração de hidrogénio verde em eletrolisadores.
Para facilitar a concepção e aumentar a confiança na sua aplicação EDI, oferecemos previsões e garantias de desempenho da E-Cell, que podem ser obtidas através do software Winflows* ou contactando-nos.
Garantia da qualidade
- Marcação CE, RoHS, CSA e EAC
- Fabricado numa instalação ISO 9001 e ISO 14001
- Certificado pela UKCA
- As pilhas E-Cell-3X são Halal certificadas pelo Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®)
Notas:
1O desempenho real pode variar de acordo com as condições do local.Garantias de desempenho do sódio e da sílica fornecidas em condições de projetoContacte-nos para obter boro ou outras garantias.
2A pressão de entrada é determinada pelos requisitos de pressão a jusante para os fluxos de produtos e concentrados, a escolha da operação contracorrente ou co-corrente e a queda da pressão da pilha.
3. A fluxo nominal e 25 °C. Consulte o Software de Previsão de Fluxos para verificar as condições de projeto.
4Referir-se-á ao software de previsão de fluxos de vento e ao manual de funcionamento da pilha de E-Cell para verificar as especificações da água de alimentação nas condições de projeto.
5. TEA (ppm em CaCO3) - Aniões intercambiáveis totais, isto representa a concentração de todos os aniões na água de alimentação, incluindo contribuições de OH-, CO2 e SiO2.Os fluxos de entrada devem ser utilizados para confirmar que o TEA da água de alimentação é aceitável nas condições de funcionamento da aplicação em causa.Os valores indicados no quadro são os do caudal mínimo e da temperatura máxima.
6. O limite de dureza da água de alimentação de 1,0 ppm em CaCO3 é apenas para a operação padrão contracorrente.
7. A taxas superiores ao caudal nominal, o limite de sílica admissível é reduzido.
8Quando exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm, o nível de boro de alimentação é limitado a 0,3 ppm como B, uma vez que níveis mais elevados de boro podem afetar o desempenho..Na ausência destes requisitos, o limite é de 1,0 ppm de boro.
9Osmose inversa (RO) ou Água de alimentação equivalente: A RO fornece água de alimentação para o EDI que é essencialmente livre de partículas, materiais coloidais,e matéria orgânica de alto peso molecular que podem contaminar os meios de troca de íonsUma vez que a pilha EDI contém camadas embaladas de meios de troca de iões que não podem ser lavados/fluidizados para remover partículas, é necessário especificar a qualidade do permeado de RO.Sistemas com um sistema aberto entre o sistema RO (ou outra fonte) e a E-Cell (e).por exemplo, tanque de armazenamento, descarbonizador) deve ter um filtro instalado imediatamente antes da célula E para proteger a célula E da contaminação por partículas.É aceitável um filtro absoluto de 5 μm ou um filtro nominal de 1 μm..
APHA - Padrão/escala de cores nomeado em homenagem à Associação Americana de Saúde Pública e definido pela ASTM.
