Intervalo de taxa de fluxo nominal de 3,4 m3/h 1,7 ¥ 4,5 m3/h Veolia EDI Modules E-Cell MK-3
Características principais dos módulos EDI E-Cell MK-3 da Veolia:
Alta eficiência, protecção do ambiente, poupança de energia, conceção modular, tecnologia de dessalinização elétrica de elevada eficiência, estabilidade da qualidade da água, forte capacidade de controlo, baixo consumo de energia,estabilidade a longo prazo, e fácil de operar.
As vantagens da E-Cell MK-3 refletem-se nos seguintes aspectos:
- Alta produção de água e qualidade estável da água: A E-Cell MK-3 pode fornecer água de alta pureza com alta produção de água e qualidade estável da água para atender às necessidades de várias aplicações industriais.
- Baixo consumo energético: o módulo tem um baixo consumo energético e fornece água de alta pureza, o que contribui para reduzir os custos operacionais.
- Não é necessária regeneração química: o módulo E-Cell MK-3 não requer regeneração ácido-base da resina do leito misto no módulo,Evitar o uso e tratamento de produtos químicos e ser mais amigável com o ambiente.
- Alta capacidade de controlo dos desempenhos: o desempenho do módulo é altamente controlado e pode ser ajustado de acordo com as necessidades específicas para assegurar o funcionamento estável do sistema.
- Segurança e fiabilidade: A concepção de descarga separada de água polar torna o sistema mais seguro e confiável, reduzindo a possibilidade de fugas de água causadas por factores humanos.
- Projeto simplificado: não é necessária a injecção de salmoura e a circulação concentrada de água, o que simplifica a concepção do sistema e reduz a complexidade da instalação e manutenção.
- Certificação de qualidade: Todos os módulos E-Cell são certificados CE, UL e CSA para garantir a qualidade e segurança dos produtos.
Veja abaixo os parâmetros pormenorizados
Dados dos parâmetros
| MK-3 Empilhadeira Especificações |
| Número nominal Fluxo |
3.4 m3/h (15 gpm) |
| Fluxo Taxa Distância |
1.7 4.5 m3/h (7.0 ¢ 20 gpm) |
| Transportes marítimos Peso |
100 Quilos (220 (kg) |
|
Dimensões
(largura x altura xprofundidade)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Produto Água QualidadeNotas 1 |
| Garantias Disponível |
| Resistividade |
≥ 16 - O quê?cm |
| Sódio |
≤ 3ppb |
| Fibras de silicone (SiO2) |
Como baixa como 5 ppb |
| Ácidos graxos |
Como baixa como 0.08 ppb |
| Tipico Eliminação Eficiência |
| Sódio |
≥ 990,9% remoção |
| Fibras de silicone (SiO2) |
Para cima. para 99% remoção |
| Ácidos graxos |
Para cima. para 96% remoção |
| FuncionamentoParâmetros |
| Recuperação |
Para cima. para 96% |
| Voltagem |
0 ¢ 300 VDC |
| Amperagem |
0 ¢5.2 ADC |
| Entrada Pressão Notas 2 |
≤ 6.9 barras (100 psi) |
| Pressão Largue. Notas 3 |
1.4 ¢2.8 barras 20 ¢ 40 psi) |
| Alimentos para animais Água Especificações Notas 4 |
|
Aniões intercambiáveis totais
(TEA como CaCO3)Nota 5
|
≤ 63.6 ppm
|
| Conductividade Equivalente |
≤ 109μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Dureza total
(como CaCO3)Nota 6
|
≤ 1.0ppm |
| Silício (SiO)2)Nota 7 |
≤ 1.0ppm |
| Total Produtos orgânicos Carbono (TOC em C) |
≤ 0.5ppm |
| TotalCloreto |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Ácidos graxos Notas 8 |
≤ 1.0ppm |
| pH |
4 para11 |
| Óleo &Gordura |
Nenhum detectável |
| Particulados Notas 9 |
R.O.permear |
| Oxidação Agentes |
Nenhum detectável |
| Cores Notas 10 |
≤ 5APHA
|

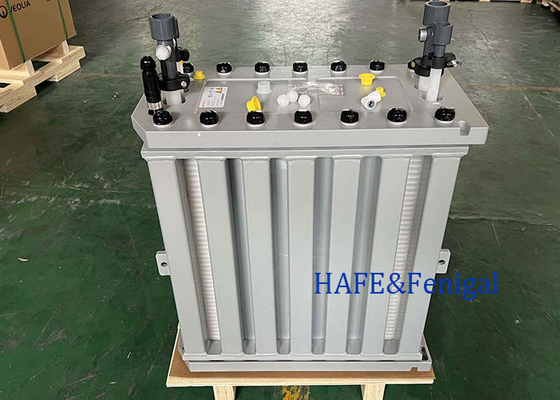

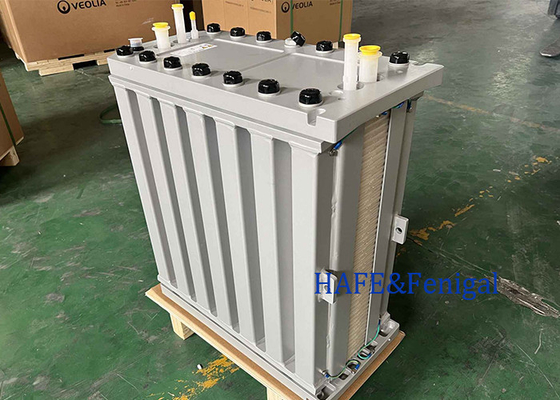

Descrição geral da pilha E-Cell MK-3
O E-Cell MK-3 Stack, um componente da linha de produtos de eletrodeionização E-Cell*, é projetado especificamente para:
* Aproveitar a corrente elétrica para produzir água ultrapura essencial para a fabricação de semicondutores, geração de energia, produção de painéis solares e inúmeras outras indústrias pesadas.
* Alcançar o melhor desempenho, caracterizado pelos mais elevados padrões de qualidade da água do produto e pelo consumo mínimo de energia.
* Reduzir ao mínimo a necessidade de limpeza, mesmo em níveis de dureza da água de alimentação mais elevados, através da utilização de operação contra corrente.
* Garantia de funcionamento sem fugas, garantida por uma garantia prorrateada de 3 anos.
* Funcionam sem problemas e continuamente, eliminando a necessidade de regeneração cáustica ou ácida da resina de intercâmbio iónico dentro da pilha.
* Eliminar a necessidade de injecção de salmoura ou recirculação de concentrado.

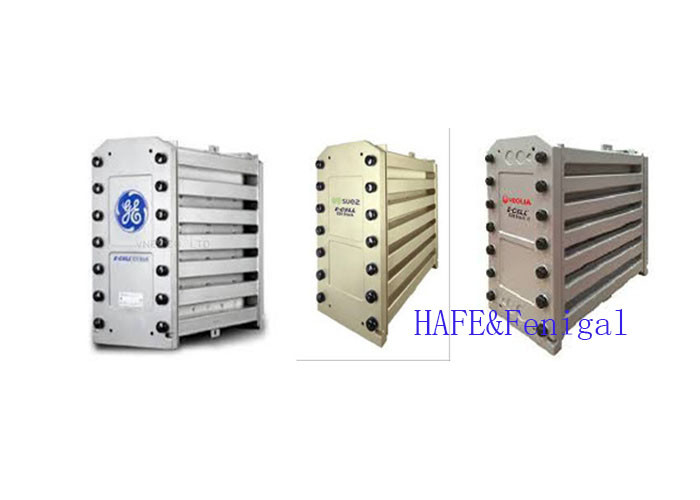

O gráfico seguinte mostra a GE, a Suez e a Veolia, da esquerda para a direita (todos o mesmo produto:VeoliaModulo EDI)
Aplicações típicas do E-Cell MK-3 Stack
A água ultrapura produzida pela E-Cell MK-3 Stack satisfaz de forma confiável os requisitos rigorosos das aplicações mais exigentes de hoje, incluindo:
* Água ultrapura para enxaguar chips de semicondutores, painéis solares e outros componentes de microeletrónica.
* Água de alimentação para caldeiras desmineralizada para caldeiras de alta pressão utilizadas em centrais eléctricas e outras instalações industriais pesadas.
Para simplificar o processo de concepção e aumentar ainda mais a confiança na sua aplicação EDI,As projecções e garantias de desempenho da E-Cell podem ser acessadas convenientemente através do software Winflows* ou contactando directamente a E-Cell.
Garantia da qualidade da pilha MK-3 de células-E
O E-Cell MK-3 Stack é apoiado por medidas abrangentes de garantia de qualidade, garantindo a sua fiabilidade e segurança em diversas aplicações.Aqui estão as principais garantias de qualidade associadas a este produto:
* Carrega as marcas CE, RoHS, CSA e EAC, que significam conformidade com as normas internacionais de segurança e ambiente.
* A pilha é fabricada numa instalação que adere às normas ISO 9001 e ISO 14001, duas normas reconhecidas mundialmente para a gestão da qualidade e a responsabilidade ambiental.
* É certificado pela UKCA, demonstrando a conformidade com os requisitos essenciais de saúde e segurança estabelecidos pelo Reino Unido.
* Os E-Cell MK-3 Stacks receberam a certificação Halal do Conselho Islâmico de Alimentos e Nutrição da América (IFANCA®),indicando o seu cumprimento das normas alimentares da comunidade muçulmana.
Essas garantias de qualidade dão aos clientes a confiança de que o E-Cell MK-3 Stack atende a padrões rigorosos em termos de segurança, confiabilidade e sustentabilidade ambiental.
Notas:
1O desempenho real pode variar de acordo com as condições do local.Garantias de desempenho do sódio e da sílica fornecidas em condições de projetoContacte-nos para obter boro ou outras garantias.
2A pressão de entrada é determinada pelos requisitos de pressão a jusante para os fluxos de produtos e concentrados, a escolha da operação contracorrente ou co-corrente e a queda da pressão da pilha.
3. A fluxo nominal e 25 °C. Consulte o Software de Previsão de Fluxos para verificar as condições de projeto.
4Referir-se-á ao software de previsão de fluxos de vento e ao manual de funcionamento da pilha de E-Cell para verificar as especificações da água de alimentação nas condições de projeto.
5. TEA (ppm em CaCO3) - Aniões intercambiáveis totais, isto representa a concentração de todos os aniões na água de alimentação, incluindo contribuições de OH-, CO2 e SiO2.Os fluxos de entrada devem ser utilizados para confirmar que o TEA da água de alimentação é aceitável nas condições de funcionamento da aplicação em causa.Os valores indicados no quadro são os do caudal mínimo e da temperatura máxima.
6. O limite de dureza da água de alimentação de 1,0 ppm em CaCO3 é apenas para a operação padrão contracorrente.
7. A taxas superiores ao caudal nominal, o limite de sílica admissível é reduzido.
8Quando exista um requisito de garantia de sílica ou um requisito de garantia de resistividade superior a 10 MOhm-cm, o nível de boro de alimentação é limitado a 0,3 ppm como B, uma vez que níveis mais elevados de boro podem afetar o desempenho..Na ausência destes requisitos, o limite é de 1,0 ppm de boro.
9Osmose inversa (RO) ou Água de alimentação equivalente: A RO fornece água de alimentação para o EDI que é essencialmente livre de partículas, materiais coloidais,e matéria orgânica de alto peso molecular que podem contaminar os meios de troca de íonsUma vez que a pilha EDI contém camadas embaladas de meios de troca de iões que não podem ser lavados/fluidizados para remover partículas, é necessário especificar a qualidade do permeado de RO.Sistemas com um sistema aberto entre o sistema RO (ou outra fonte) e a E-Cell (e).por exemplo, tanque de armazenamento, descarbonizador) deve ter um filtro instalado imediatamente antes da célula E para proteger a célula E da contaminação por partículas.É aceitável um filtro absoluto de 5 μm ou um filtro nominal de 1 μm..
APHA - Padrão/escala de cores nomeado em homenagem à Associação Americana de Saúde Pública e definido pela ASTM.
Para mais modelos, clique em:A Comissão considera que a utilização de um módulo de ionização eletrodeionizante (EDI-Stack-Module/389.html) não pode ser considerada como uma medida de redução da poluição atmosférica.
Exemplos de desempenho da tecnologia E-Cell EDI
A tecnologia E-Cell EDI tem sido aplicada com sucesso em várias indústrias, como energia, petróleo, química, aço, farmacêutica e eletrônica.
Para os casos de aplicação, clique em:A Comissão concluiu que a Comissão não pode tomar qualquer decisão sobre o pedido de auxílio.
