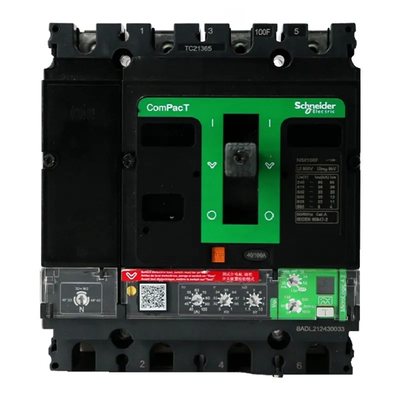

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL Interruptor Industrial

Compact NSX

A gama de disjuntores de circuito de caixa moldada ComPacT NSX (MCCB) foi projetada para otimizar o espaço e a capacidade de quebra.

Especificações:

--- Instalação flexível em qualquer posição: central ou montada na parede
--- Corrente nominal: 16 a 630 A
---9 capacidades de ruptura para os dois tamanhos dos disjuntores:
- até 250 A: 25, 36, 50, 70, 100, 150, 200 kA a 415 V

- até 630 A: 36, 50, 70, 100, 150, 200 kA a 415 V

- de ambos os tamanhos, com 75 e 100 kA a 690 V

---1, 2, 3 e 4 versões disponíveis
--- Grande gama de protecções electrónicas e termomagnéticas
--- Unidade de viagem avançada com medição de potência integrada: I, U, P, E, THD, f, CosPhi

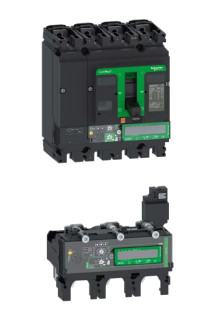

---Unidades de viagem intercambiáveis para melhorar o seu painel com funções mais inteligentes
--- Sistema de fiação e acessórios de comunicação
--- Uma grande variedade de opções para auxiliares e acessórios (instalação em campo)
---Proteção integrada contra fugas de terra através do MicroLogic Vigi (interruptor de fugas de terra - ELCB)

Interruptor eletrónico de fuga integrado
Pequena dimensão, alto desempenho, integração de proteção da distribuição e proteção contra fugas
Integrar numa unidade de viagem electrónica
400-630A disjuntor térmico-magnético moldado
Interruptor magnético térmico de alta corrente, solução de proteção flexível e fiável
Mecanismo de funcionamento elétrico universal
Novo projeto, acionamento directo, fonte de alimentação de alta tensão
MicroLogic 5B unidade de viagem eletrônica e interruptor completo
Cobertura de corrente total, regulação de parâmetros completos, qualquer proteção pode ser fechada
Contactos auxiliares pré-cabelos
O mesmo tamanho, dois conjuntos de contatos secos independentes, podem ser ligados a tensões secundárias diferentes.

Aplicações
Uma excelente escolha para todas as aplicações padrão e específicas, incluindo:

Aplicações normalizadas: indústrias, edifícios, infraestruturas
Aplicações específicas que exigem alto desempenho: marinha, extracção e processamento de petróleo e gás, operações de mineração, produção de metais e minerais e centros de dados
Sistemas de troca de fontes (TransferPact): sector dos serviços (salões de operações hospitalares, salas de computadores, ), indústria (linhas de montagem, salas de máquinas de navios, etc.), infra-estruturas (pista, caminho-de-ferro, etc.)

Características
Corrente nominal do quadro	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Classificações de unidades de viagem atuais	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Capacidade de quebra	16, 25, 36, 50, 70, 100, 150, 200KA e Ics=100%Icu;
Tipo de unidade de viagem	Capacidade de armazenamento de energia superior a 100 W;
Tipo de protecção	Protecção da distribuição, Protecção contra fugas, Protecção do motor;
Método de instalação	Tipo fixo, tipo plug-in, tipo removível;
Modo de funcionamento	Trocar a alça, girar a alça, estender a alça de rotação, mecanismo de operação elétrico, capacidade de quebra;
