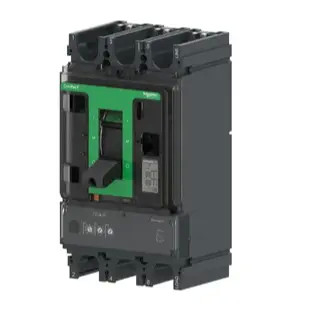

Schneiders Original 400-630A Interruptor de circuito térmico-magnético moldado

Compact NSX

A faixa de corrente do quadro do Compact NSX é de 100A a 630A, e os níveis de quebra incluem 36KA, 50KA, 70KA, 100KA e 150KA.manobra rotativaExistem muitas opções para unidades de viagem, como TM, Mic2.2Mic2.3, etc., para atingir funções como proteção de distribuição, proteção do motor, proteção do gerador, aplicação de 400 Hz, interruptor de carga e sistema de comutação de potência dupla.As unidades de viagem de tipo A ou E podem medir uma variedade de parâmetros de potência, a unidade de exibição da porta do armário FDM121 pode exibir as informações medidas por todas as unidades de viagem,e o módulo de comunicação Modbus pode ser utilizado com BSCM (módulo de controlo do estado do disjuntor) e operação elétrica com função de comunicação para atingir quatro funções remotas.

Especificações:

--- Instalação flexível em qualquer posição: central ou montada na parede
--- Corrente nominal: 16 a 630 A
---9 capacidades de ruptura para os dois tamanhos dos disjuntores:
- até 250 A: 25, 36, 50, 70, 100, 150, 200 kA a 415 V

- até 630 A: 36, 50, 70, 100, 150, 200 kA a 415 V

- de ambos os tamanhos, com 75 e 100 kA a 690 V

---1, 2, 3 e 4 versões disponíveis
--- Grande gama de protecções electrónicas e termomagnéticas
--- Unidade de viagem avançada com medição de potência integrada: I, U, P, E, THD, f, CosPhi
---Unidades de viagem intercambiáveis para melhorar o seu painel com funções mais inteligentes
--- Sistema de fiação e acessórios de comunicação
--- Uma grande variedade de opções para auxiliares e acessórios (instalação em campo)
---Proteção integrada contra fugas de terra através do MicroLogic Vigi (interruptor de fugas de terra - ELCB)

400-630A Interruptor térmico magnético moldadoEspecificações:

Estrutura de contacto de dupla rotação, quebra máxima Ics=100%Icu=150kA
Excelente desempenho de limitação de corrente e função de descarga de energia, reduzindo os danos da corrente de falha ao equipamento elétrico
Corrente do quadro: 400/630A
Corrente nominal (40°C): 400/500/600A
Capacidade de quebra: Ics=100%Icu=36/50/70/100/150kA
Voltagem nominal Ue=690V
Voltagem de isolamento Ui= 800V
Número de postes: 3P3D/4P4D
Unidade de arranque: TMA
Ir=0,7-1 Em regulado
II=4-10 Em regulado

Aplicações
Uma excelente escolha para todas as aplicações padrão e específicas, incluindo:

Aplicações normalizadas: indústrias, edifícios, infraestruturas
Aplicações específicas que exigem alto desempenho: marinha, extracção e processamento de petróleo e gás, operações de mineração, produção de metais e minerais e centros de dados
Sistemas de troca de fontes (TransferPact): sector dos serviços (salões de operações hospitalares, salas de computadores, ), indústria (linhas de montagem, salas de máquinas de navios, etc.), infra-estruturas (pista, caminho-de-ferro, etc.)

Características
Corrente nominal do quadro	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Classificações de unidades de viagem atuais	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Capacidade de quebra	16, 25, 36, 50, 70, 100, 150, 200KA e Ics=100%Icu;
Tipo de unidade de viagem	Capacidade de armazenamento de energia superior a 100 W;
Tipo de protecção	Protecção da distribuição, Protecção contra fugas, Protecção do motor;
Método de instalação	Tipo fixo, tipo plug-in, tipo removível;
Modo de funcionamento	Trocar a alça, girar a alça, estender a alça de rotação, mecanismo de operação elétrico, capacidade de quebra;
